| Технические характеристики миниканалов
Технические данные
модели ПВХ М1
Огнеупорность: при возгорании материал не
позволяет огню распространиться.
Категория VO. Стандарт UL 94.
Диэлектрическая плотность: 260 кВ/см. Сертификат №145.477
Термосопротивляемость: удовлетворительная. Согласно стандарту NFC 68102.
Диапазон рабочих температур: от -40 до +60 градусов по Цельсию.
Воспламеняемость: классификация М1. Стандарт UNE 23727-90.
Сопротивляемость воздействию ультрафиолетовых лучей: свыше 25 лет.
Горизонтальный тест на горение: максимальная температура 960 С.
Соответствует.
Вертикальный тест на горение: Удовлетворяет. Сертификат 101.728 LGAI
Технические характеристики кабельных
каналов:
Защищены от механических повреждений. Класс IPXX5 стандарт UNE
23727-90.
Соответствуют положению директивы о низковольтном оборудовании 73/23 и
ее дополнению 93/68
CEE путем строгого соблюдения особых предписаний 1-ой главы стандарта UNE EN
50.085.
Тест Mikro 10/16S на горение кабеля, от 60С. Соответствует.
Тест на влияние транспортировки и складирования. Сответствует. Образец
находился в течение
10 дней при 60С и 2-х часов при -25С. Нагрузка 0,5 кг. Высота падения 100 мм.
Соответствует.
Тест на снятие крышки. Крышка может быть снята только с использованием
инструментов. Соответствует.
Тест на горизонтальное горение. Испытание раскаленной проволокой.
Соответствует.
Защита от внешнего проникновения в соответствии с UNE 20.324.
Категория IP4XX. Соответствует.
Защита от горения, соответствует UNE EN 50.085 первой части
"Генеральных требований"
Таблица сечений
|
|
Код
|
Тип
|
AxB
|
Сечение мм2
|
A
|
B
|
C
|
|
|
1N066254
|
MIQ 10/20
|
10x22
|
140
|
140
|
|
|
|
|
1N066620
|
MIQ 10/35
|
10x35
|
240
|
240
|
|
|
|
|
1N066366
|
MIQ 10/35/2
|
10x35
|
230
|
115
|
115
|
|
|
|
1N066179
|
MIQ 16/16
|
16x16
|
185
|
185
|
|
|
|
|
1N066230
|
MIQ 16/25
|
16x25
|
305
|
305
|
|
|
|
|
1N066257
|
MIQ 16/40
|
16x40
|
505
|
505
|
|
|
|
|
1N066259
|
MIQ16/40/2
|
16x40
|
490
|
245
|
245
|
|
|
|
1N066634
|
MIQ 20/50
|
20x50
|
800
|
800
|
|
|
|
|
1N066253
|
MIQ 20/50/2
|
20x50
|
800
|
400
|
400
|
|
|
|
1N066346
|
MIQ 20/60/3
|
20x60
|
915
|
315
|
315
|
315
|
|
|
1N066256
|
MIQ 25/40
|
25x40
|
840
|
840
|
|
|
|
|
1N066258
|
MIQ 25/40/2
|
25x40
|
810
|
405
|
405
|
|
|
|
1N066255
|
MIQ 40/40
|
40x40
|
1.045
|
1.045
|
|
|

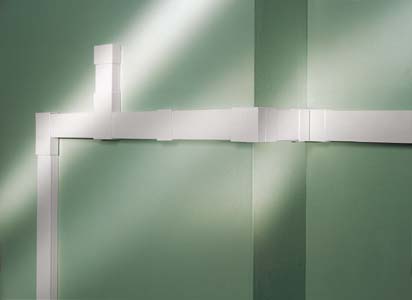

Углы, заглушки, отводы
|
С помощью одной детали
можно составить четыре комбинации (2-одновременно): Т-образное ответвление
и соединительная скоба, плоский измененный угол и соединительная скоба.
Такая система снижает первоначальную стоимость. L - образное ответвление
заменяет четыре детали, которые раньше требовались для выполнения данных
функций.
|
Код
|
Тип
|
для миниканала
|
|
1N066356
|
AT 10/20
|
MIQ 10/20
|
|
1N066369
|
AT 10/35
|
MIQ 10/35/2-MIQ 10/35
|
|
1N066375
|
AT 16/16
|
MIQ 16/16
|
|
1N066376
|
AT 16/25
|
MIQ 16/25
|
|
1N066377
|
AT 16/40
|
MIQ 16/40/2-MIQ16/40
|
|
1N066370
|
AT 20/50
|
MIQ 20/50/2-MIQ 20/50
|
|
1N066371
|
AT 20/60
|
MIQ 20/60/3
|
|
1N066378
|
AT 25/40
|
MIQ 25/40/2-MIQ 25/40
|
|
1N066379
|
AT 40/40
|
MIQ 40/40
|
|
Использование
Т-образного
угла
|
1. Возьмите угол АТ
|
2. Отсоедините внешнюю часть
|
3. Отсоедините вставку
|
|
|
4. Т-образный угол готов
|
|
|
|
Использование
концевой заглушки
|
1. Возьмите угол АТ
|
2. Отсоедините внешнюю часть
|
3. Отсоедините вставку
|
|
|
4. Соедините вставку и внешнюю часть АТ
|
5. Концевая заглушка готова
|
|
|
Использование
гибкого плоского
угла
|
1. Возьмите угол АТ
|
2. Отсоедините внешнюю часть
|
3. Плоский гибкий угол готов
|
|
Использование
соединительной
скобы
|
1. Возьмите угол АТ
|
2. Отсоедините внешнюю часть
|
3. Внешняя часть АТ используется как соединительная скоба
|
|
Измененный вн ешний угол может использоваться как внутренний. Эта универсальная система
с помощью данной детали позволяет выполнить те функции, для
выполнения которых ранее требовались две различных детали.
|
Код
|
Тип
|
для миниканала
|
|
1N066365
|
AD 10/20
|
MIQ 10/20
|
|
1N066372
|
AD 10/35
|
MIQ 10/35/2-MIQ 10/35
|
|
1N066380
|
AD 16/16
|
MIQ 16/16
|
|
1N066381
|
AD 16/25
|
MIQ 16/25
|
|
1N066382
|
AD 16/40
|
MIQ 16/40/2-MIQ16/40
|
|
1N066373
|
AD 20/50
|
MIQ 20/50/2-MIQ 20/50
|
|
1N066374
|
AD 20/60
|
MIQ 20/60/3
|
|
1N066383
|
AD 25/40
|
MIQ 25/40/2-MIQ 25/40
|
|
1N066384
|
AD 40/40
|
MIQ 40/40
|
|
Как
использовать
внешний угол
|
1. Угол AD готов к использова-
нию в качестве внешнего угла.
|
|
|
|
Как
использовать
внешний угол
в качестве
внутреннего угла
|
1. Взять внешний угол.
|
2. Отделить угловую часть.
|
3. Открыть и повернуть боковые
части
|
|
|
4.Нажать и закрепить боковые
|
|
|
|
