ОПТОЭЛЕКТРОННЫЕ ПРИБОРЫ.

Оптоэлектронный полупроводниковый прибор — полупроводниковый прибор, действие которого основано на использовании явлений излучения, передачи или поглощения в видимой, инфракрасной или ультрафиолетовой областях спектра.

Светоизлучающий диод — полупроводниковый прибор с одним переходом, в котором происходит преобразование электрической энергии в энергию светового излучения. Прибор предназначен для использования в устройствах визуального представления информации. Основные параметры светоизлучающих диодов приведены в табл. 2.17, где I. — сила света, мкд (милликандела), В — яркость, кд/м^2 (кандела на метр^2). Остальные параметры — как в обычных диодах.

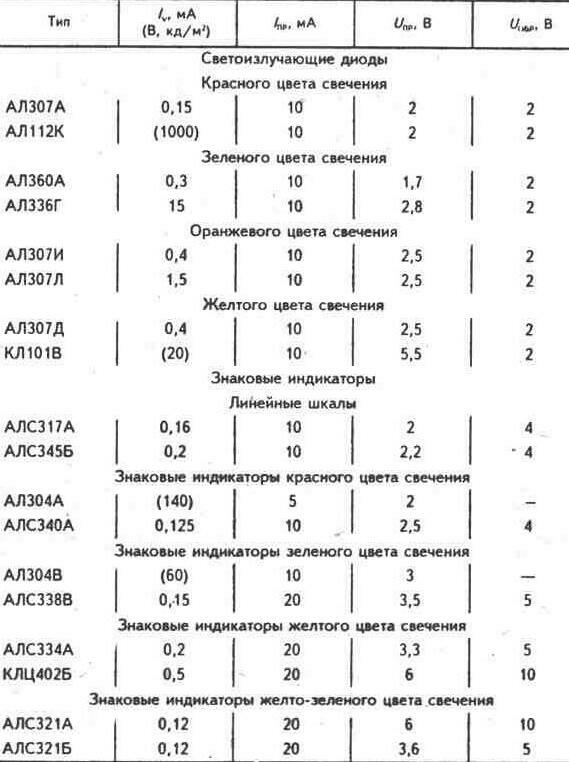

Таблица 2.17. ОПТОЭЛЕКТРОННЫЕ ПРИБОРЫ


Полупроводниковый знаковый индикатор — полупроводниковый прибор, который состоит из нескольких светоизлучающих диодов и предназначен для использования в устройствах визуального представления информации. Некоторые параметры индикаторов представлены в той же табл. 2.17.

Оптопара — оптоэлектронный полупроводниковый прибор, который состоит из излучающего и фотоприемного элементов, между которыми имеется оптическая связь, обеспечивающая электрическую изоляцию между входом и выходом.

Основные параметры оптопар и оптоэлектронных ключей представлены в табл. 2.18, где Iвх,опт — входной ток оптопары, Uвх-вых — напряжение между входом и выходом, Uвx, обр — обратное входное напряжение, Рпотр -- потребляемая мощность, Uвх — входное напряжение, Uпит — напряжение питания, Uвых — выходное остаточное напряжение, Rи — сопротивление изоляции между входом и выходом оптопары.

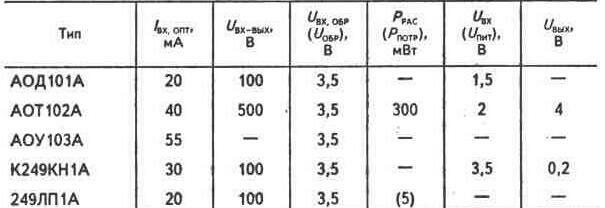

Таблица 2.18. ОПТОПАРЫ И ОПТОЭЛЕКТРОННЫЕ КЛЮЧИ
