Имеются различные исполнения машин и аппаратов по степени защиты и среди них выбирают такие исполнения, которые были бы безопасны и надежно работали в данных условиях. Степень защиты указывается в технической документации и в паспорте, укрепляемом на машине или аппарате.

Классы электротехнических изделий по способу защиты человека представлены в табл. 1. 6.

Таблица 1.6 КЛАССЫ ЭЛЕКТРОТЕХНИЧЕСКИХ ИЗДЕЛИЙ ПО СПОСОБУ ЗАЩИТЫ ЧЕЛОВЕКА ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Характеристики степеней защиты оболочек электрооборудования напряжением до 1000 В от поражения персонала и от влияния внешней среды приведены в табл. 1.7.

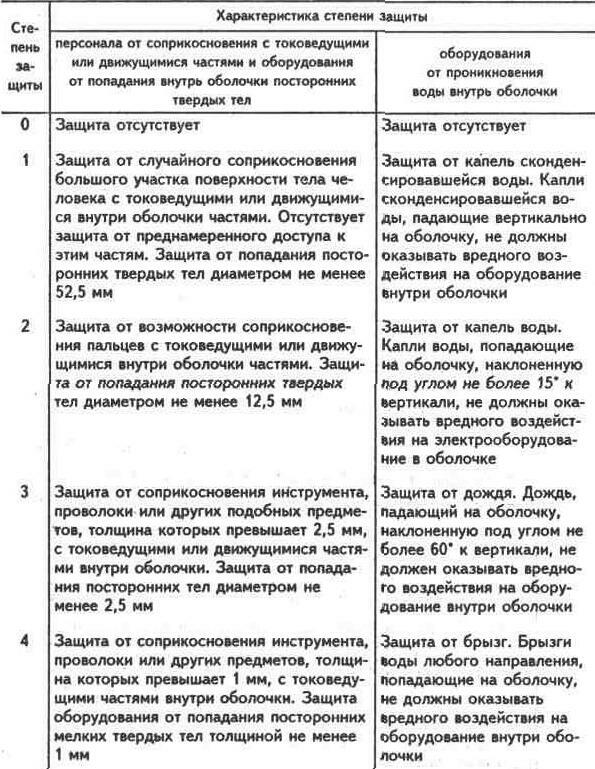

Таблица 1.7 ХАРАКТЕРИСТИКИ СТЕПЕНЕЙ ЗАЩИТЫ ОБОЛОЧЕК ЭЛЕКТРООБОРУДОВАНИЯ НАПРЯЖЕНИЕМ ДО 1000 В

Окончание табл. 1. 7

Обозначения степеней защиты оболочек аппаратов показаны в табл. 1. 8.

Степени защиты электрических машин показаны в табл. 1. 9.

Условное обозначение степени защиты содержит следующие данные в указанной последовательности: a) IP — первые буквы английских слов International Protection, означающие защиту по международным нормам; б) первая цифра указывает степень защиты от соприкосновения и попадания посторонних тел; в) вторая цифра указывает степень защиты от проникновения воды.

Способ охлаждения электрической машины обозначается символом IС (первые буквы слов International Cooling, означающих охлаждение по международным нормам), и цифрами.

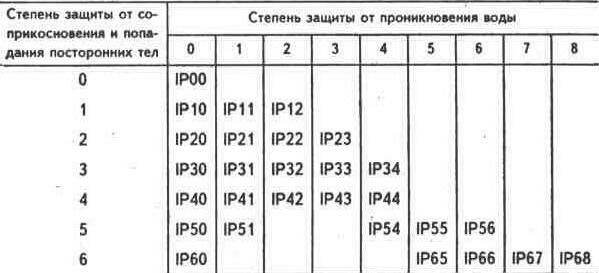

Таблица 1.8 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ СТЕПЕНЕЙ ЗАЩИТЫ ОБОЛОЧЕК ЭЛЕКТРИЧЕСКИХ АППАРАТОВ НАПРЯЖЕНИЕМ,ДО 1000 В

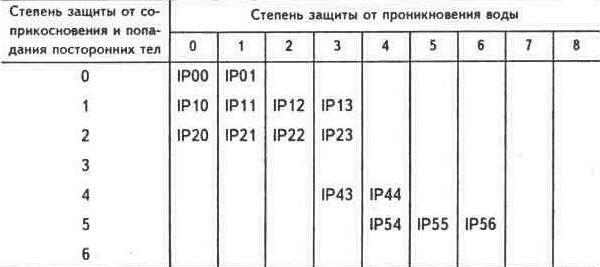

Таблица 1.9 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ СТЕПЕНЕЙ ЗАЩИТЫ ЭЛЕКТРИЧЕСКИХ МАШИН НАПРЯЖЕНИЕМ ДО 1000 В

Электрические машины со степенями защиты IР54 и IР44 выпускаются со способом охлаждения 1С0141. Первые две цифры (01) определяют, что внешняя поверхность машины обдувается вентилятором, насажденным на вал машины и охлаждающим машину окружающим воздухом через ее оболочку.

Следующие две цифры (41) относятся к внутренней части машины и означают, что воздух внутри машины приводится в движение самим ротором или дополнительным внутренним вентилятором и тепло внутри машины передается окружающей среде через поверхность станины, которая может быть гладкой или с ребрами.

Способ охлаждения IС0041 отличается от предыдущего отсутствием внешнего вентилятора.

При способе охлаждения IС0151 обмен теплотой между воздухом внутри и вне машины происходит с помощью встроенного охладителя.

Способ охлаждения IС01 имеют машины в исполнении IP23.

Электрооборудование обычно предназначается для работы на высоте над уровнем моря до 1000 м при температуре внешней среды не выше +40 С и не ниже —45 С.

Установлены следующие категории мест размещения электрооборудования при эксплуатации:

1 — на открытом воздухе, где они подвергаются воздействию всех природных факторов,

2 — помещения, в которых отсутствует прямое воздействие атмосферных осадков и солнечных лучей (навесы, палатки и т. д.),

3 — закрытые помещения с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха, солнечного света, воздействие песка и пыли меньше, чем на открытом воздухе (неотапливаемые помещения).

4 — помещения с искусственно регулируемыми климатическими условиями (производственные помещения закрытые отапливаемые и вентилируемые).

5 — помещения с повышенной влажностью, в которых возможно длительное нахождение воды или конденсированной влаги, например, неотапливаемые и невентилируемые помещения под землей, в том числе шахты и подвалы.

Электрооборудование по условиям окружающей среды может иметь следующие исполнения:

для умеренного климата У1—У5,

для холодного и умеренного климата ХЛ1—ХЛ5,

УХЛ1-УХЛ5,

для тропического климата Т1—Т5
