ЭЛЕКТРОУСТАНОВКИ ВО ВЗРЫВООПАСНЫХ ЗОНАХ. |
Электрооборудование таких
электроустановок имеет степень защиты от взрыва окружающей взрывоопасной
смеси газов и паров с воздухом в зависимости от категорий и групп этих смесей,
которые показаны в табл. 1. 10 и 1. 11, где БЭМЗ — безопасный
экспериментальный максимальный зазор между фланцами оболочки, через который
не происходит передачи

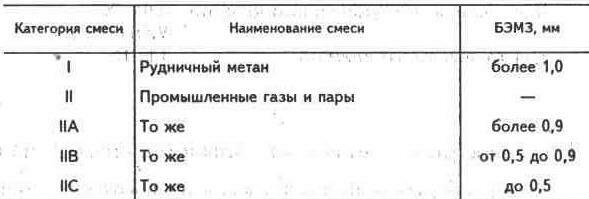

взрыва из оболочки в окружающую среду при любой концентрации смеси в воздухе. Температура самовоспламенения — самая низкая температура горючего вещества, при которой происходит увеличение скорости реакций, заканчивающихся пламенным горением. Взрывозащищенное электрооборудование — электрооборудование, в котором предусмотрены конструктивные меры по устранению или затруднению возможного воспламенения окружающей взрывоопасной среды. Уровни взрывозащиты электрооборудования. Уровень 2 — электрооборудование повышенной надежности против взрыва — Взрывозащищенное электрооборудование, в котором защита от взрыва обеспечивается только в признанном нормальным режиме работы. Уровень 1 — взрывобезопасное электрооборудование -— Взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятными повреждениях, определенных условиями эксплуатации, кроме повреждений средств взрывозащиты. Уровень 0 — особо взрыаобезопасное электрооборудование — электрооборудование, в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, предусмотренные стандартами. Таблица 1.10 КАТЕГОРИИ ВЗРЫВООПАСНЫХ СМЕСЕЙ ГАЗОВ И ПАРОВ С ВОЗДУХОМ

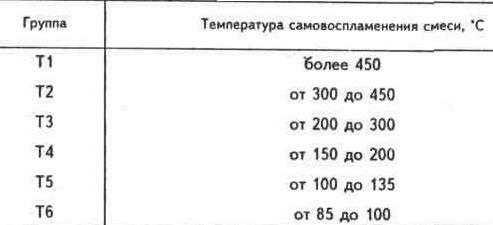

Группы взрывозащищенного электрооборудования по области его применения показаны в табл. 1.12, подгруппы электрооборудования группы II— в табл. 1. 13, температурные классы электрооборудования группы II — в табл. 1. 14. Таблица 1.11 ГРУППЫ ВЗРЫВООПАСНЫХ СМЕСЕЙ ГАЗОВ И ПАРОВ С ВОЗДУХОМ ПО ТЕМПЕРАТУРЕ САМОВОСПЛАМЕНЕНИЯ

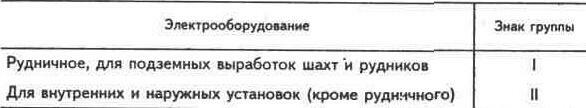

Таблица 1.12ГРУППЫ ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ ПО ОБЛАСТИ ЕГО ПРИМЕНЕНИЯ

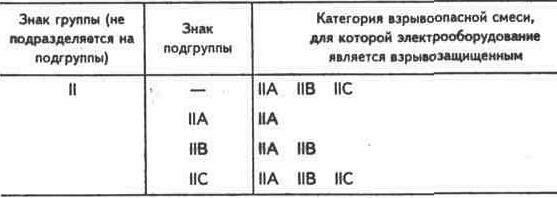

Виды защиты: взрывонепроницаемые оболочки d заполнение или продувка оболочки защитным газом под избыточным давлением р искробезопасная цепь i кварцевое заполнение оболочки с токоведущими частями q масляное заполнение оболочки с токоведущими частями о специальный вид взрывозащиты s защита вида «е» е В маркировку взрывозащищенного электрооборудования входят: знак уровня защиты электрооборудования 2,1, 0 знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенное электрооборудование Ех знак вида защиты d, р, i, q, о, s, е знак группы или подгруппы электрооборудования II, IIA, IIВ, НС Таблица 1 .13 ПОДГРУППЫ ЭЛЕКТРООБОРУДОВАНИЯ ГРУППЫ II С ВИДАМИ ВЗРЫВОЗАЩИТЫ «ВЗРЫВОНЕПРОНИЦАЕМАЯ ОБОЛОЧКА» ИЛИ (И) «ИСКРОБЕЗОПАСНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ»

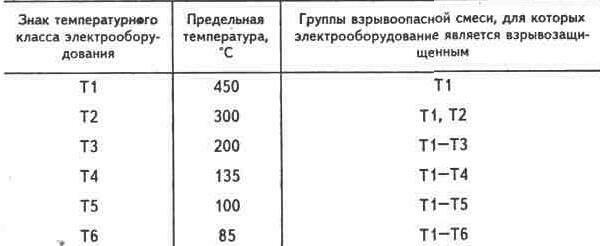

Таблица 1.14 ТЕМПЕРАТУРНЫЕ КЛАССЫ ЭЛЕКТРООБОРУДОВАНИЯ ГРУППЫ II

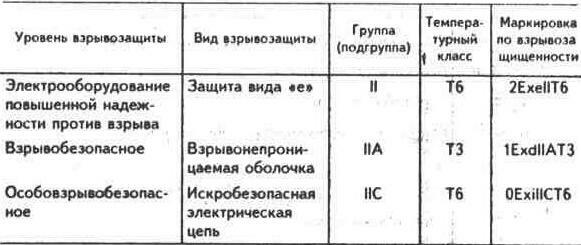

Примеры маркировки взрывозащищенного электрооборудования приведены в табл. 1. 15. Исполнение электрооборудования в зависимости от класса взрывоопасной зоны показано в табл. 1. 16, допустимые способы прокладки проводов и кабелей в зависимости от класса зоны — в табл. 1. 17. Таблица 1.15 ПРИМЕРЫ МАРКИРОВКИ ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ

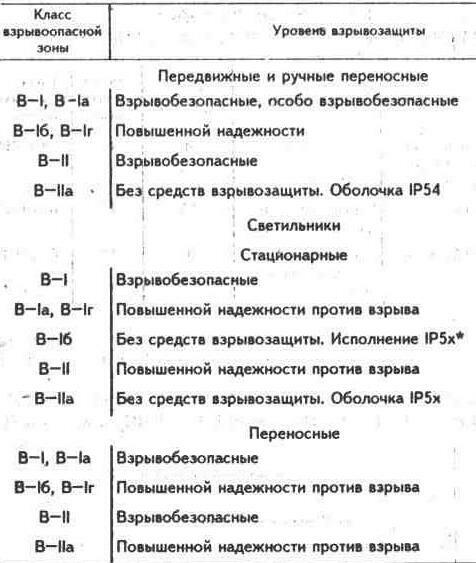

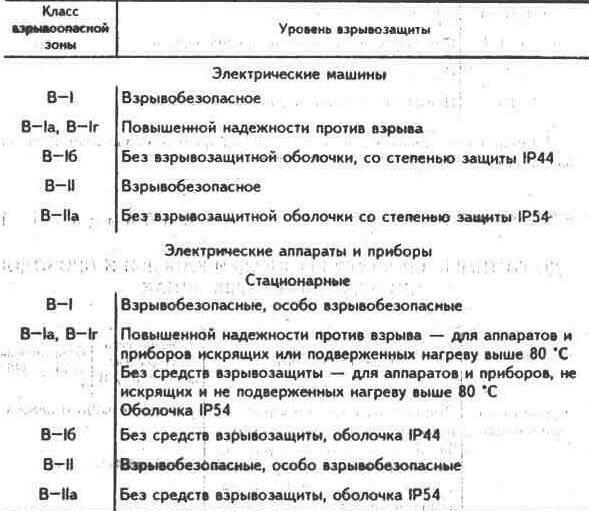

Таблица 1.16 ИСПОЛНЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ В ЗАВИСИМОСТИ ОТ КЛАССА ВЗРЫВООПАСНОЙ ЗОНЫ, ГДЕ ОНО ПРИМЕНЯЕТСЯ
Окончание табл. 1. 16

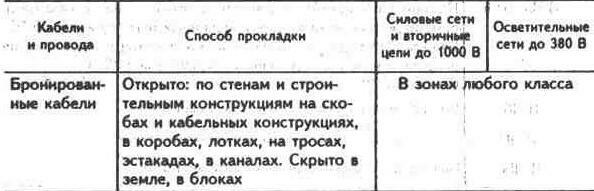

* Символ «х» заменяет цифру, которая выбирается в зависимости от условий среды.: Таблица 1.17 ДОПУСТИМЫЕ СПОСОБЫ ПРОКЛАДКИ КАБЕЛЕЙ И ПРОВОДОВ ВО ВЗРЫВООПАСНЫХ ЗОНАХ

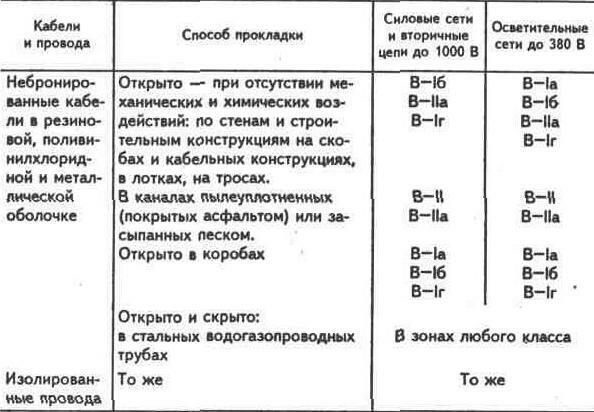

Окончание табл. 1.17
|
