Методика проверки тепловых расцепителей автоматических выключателей.

Порядок проверки время-токовых характеристик автоматических выключателей в соответствии с ГОСТ Р 50345-99 "Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения"

1. Условия испытаний

Выключатель устанавливают автономно, вертикально, на открытом воздухе при температуре 30+5 °С.

Выключатели присоединяют с помощью кабеля, соответствующего табл.1, и закрепляют на фанерном щите толщиной около 20мм.

Таблица 1. Площади поперечного сечения (S) испытательных медных проводников в зависимости от номинальных токов

S, мм²	Значение номинального тока In, А
1 1,5 2,5 4 6 10 16 25 35	In =< 6 6< In =< 13 13< In =< 20 20< In =< 25 25< In =< 32 32< In =< 50 50< In =< 63 63< In =< 80 80< In =< 100

Испытания проводят при номинальной частоте (с допуском ±5Гц), при любом приемлемом напряжении.

Выключатель соединяют следующим образом:

Соединение осуществляют одножильными медными кабелями в поливинилхлоридной изоляции

Испытания выполняют однофазным током с последовательным соединением всех полюсов за исключением испытаний проверки мгновенного расцепления

Соединения размещают на открытом воздухе с промежутками не менее расстояния между выводами

Минимальная длина каждого соединения от вывода до вывода составляет:
1 м - при поперечных сечениях до 10мм² включительно,
2 м - при поперечных сечениях свыше 10мм².

Крутящие моменты, прилагаемые для затягивания винтов в выводах, составляют

- для ВА 101 и ВА102	1,33 Н·м
- для ВА 201	2,33 Н·м

2. Проверка характеристики расцепления

Проверка теплового расцепителя

1.1

Ток, равный 1,13 In (условный ток нерасцепления), пропускают в течении условного времени (см. табл. 2) через все полюса, начиная от холодного состояния.
Выключатель не должен расцепляться.
Условное время равно 1 ч для выключателей с номинальным током до 63 А включительно и 2 ч - с номинальным током свыше 63 А.
Затем ток постепенно повышают в течение 5 сек до 1,45 In (условный ток расцепления).
Выключатель должен расцепляться в пределах условного времени.

1.2

Ток, равный 2,55 In пропускают через все полюса, начиная с холодного состояния. Время размыкания должно составлять не менее 1 сек и не более:
60 сек - при номинальных токах до 32 А включительно
120 сек - при номинальных токах свыше 32 А.

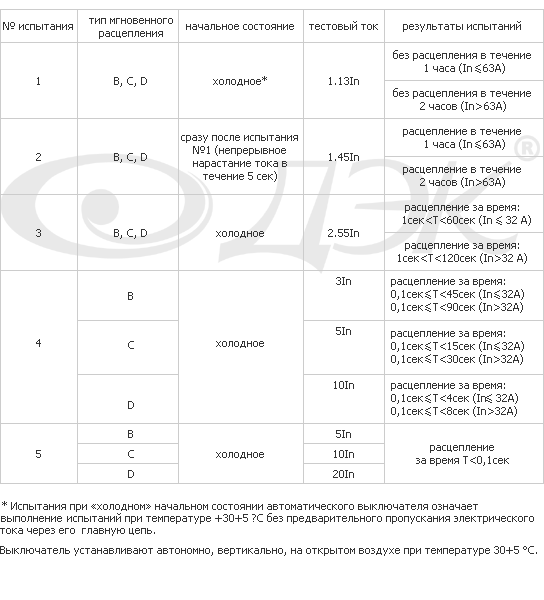

Таблица 2. Время-токовые рабочие характеристики

Проверка электромагнитного расцепителя

2.1

Для выключателей типа В
Ток, равный 3 In, пропускают через все полюса, начиная с холодного состояния. Время размыкания должно составлять не менее 0,1 сек.
Ток, равный 5 In, пропускают через все полюса, снова начиная с холодного состояния. Выключатель должен расцепляться за время менее 0,1 сек.

2.2

Для выключателей типа С
Ток, равный 5 In, пропускают через все полюса, начиная с холодного состояния. Время размыкания должно составлять не менее 0,1 сек.
Ток, равный 10 In, пропускают через все полюса, снова начиная с холодного состояния. Выключатель должен расцепляться за время менее 0,1 сек.

2.3

Для выключателей типа D
Ток, равный 10 In, пропускают через все полюса, начиная с холодного состояния. Время размыкания должно составлять не менее 0,1 сек.
Ток, равный 50 In, пропускают через все полюса, снова начиная с холодного состояния. Выключатель должен расцепляться за время менее 0,1 сек.

Проверка влияния однополюсной нагрузки на характеристику расцепления многополюсных выключателей

Проверку осуществляют путём испытания выключателя, присоединённого согласно главы 1 "Условия испытаний".
Выключатель должен расцепляться в пределах условного времени при токе, равном:

1,1 условного тока расцепления для двухполюсных выключателей с двумя защищёнными полюсами,
1,2 условного тока расцепления для трёх- и четырёхполюсных выключателей.

Проверка влияния температуры окружающего воздуха на характеристику расцепления

4.1

Выключатель помещают в камеру с температурой окружающего воздуха
-5±2? С до достижения теплового равновесия.
Через все полюса в течение условного времени пропускают ток, равный 1,13 In (условный ток нерасцепления). Затем в течение 5 сек ток постепенно увеличивают до 1,9 In.
Выключатель должен расцепляться за условное время.

4.2

Выключатель помещают в камеру с температурой окружающего воздуха +40±2? С до достижения теплового равновесия.
Через все полюса пропускают ток, равный In.
Выключатель не должен расцепляться за условное время.
