ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ.

Ниже приведены некоторые определения и сведения из принятых Правил устройства электроустановок (ПУЭ), которых придерживаются при проектировании и эксплуатации электроустановок.

Электроустановка представляет собой совокупность машин, аппаратов, линий их связи и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи и распределения электроэнергии.

Электроустановки по условиям безопасности разделяются на электроустановки напряжением до 1000 В и электроустановки напряжением более 1000 В. В настоящем справочнике даются сведения по электроустановкам напряжением 380/220 В, где 380 В — напряжение между каждыми двумя из трех токоведущих проводов трехфазной сети (между фазами), а 220 В — напряжение между каждыми из этих проводов и нулевым проводом, соединенным с нейтралью трансформатора, питающего сеть, с заземляющим устройством нейтрали и с повторным заземлением самого нулевого провода.

В электроустановке электрические машины могут производить или потреблять электроэнергию.

Электрические аппараты применяются для включения, отключения и защиты электроприемников или участков линий.

Электрические линии могут быть воздушными или кабельными.

Открытыми или наружными электроустановками называются установки, не защищенные зданием от внешних воздействий.

Закрытыми или внутренними называются установки, расположенные внутри здания.

В табл. 1. 1 приведены виды помещений в зависимости от условий среды.

Таблица 1. 1 ВИДЫ ПОМЕЩЕНИЙ В ЗАВИСИМОСТИ ОТ УСЛОВИЙ СРЕДЫ

Вид помещения	Условия среды
СУХИЕ	Относительная влажность воздуха не превышает 60%.
ВЛАЖНЫЕ	Пары и конденсирующая влага выделяются временно и относительная влажность воздуха в пределах 60…75%.
СЫРЫЕ	Относительная влажность воздуха длительно превышает 75%.
ОСОБО СЫРЫЕ	Относительная влажность воздуха близка к 100% (все поверхности покрыты влагой).
ЖАРКИЕ	Температура постоянно или периодически (более 1 суток) превышает +35 С (сушилки, котельные).
ПЫЛЬНЫЕ	По условиям производства выделяется пыль в таком количестве, что она оседает на проводах, проникает внутрь машин и аппаратов. Пыль может быть токопроводящая и нетокопроводящая.
ПОМЕЩЕНИЯ С ХИМИЧЕСКИ АКТИВНОЙ СРЕДОЙ	Содержатся агрессивные пары, газы, жидкости, образуются отложения или плесень, действующие разрушающе на изоляцию и токоведущие части.

В соответствие с ПУЭ электроустановки классифицируются в зависимости от пожароопасности и взрывоопасности.

Пожароопасной зоной называется пространство внутри и вне помещения, в переделах которого постоянно или периодически образуются горючие вещества и в котором они могут находиться при нормальном технологическом процессе или при его нарушении.

Взрывоопасной зоной называется помещение или ограниченное пространство в помещении или наружной установке, в которых имеются или могут образовываться взрывчатые смеси газов или паров с воздухом, кислородом или другими окислителями, а также горючей пыли или волокон с воздухом при переходе их во взвешенное состояние.

Классы пожароопасных и взрывоопасных зон приведены в табл. 1.2.

В отношении поражения людей электрическим током различаются:

1. Помещения без повышенной опасности, в которых .отсутствуют условия повышенной опасности.

2. Помещения с повышенной опасностью, в которых существует одно из условий повышенной опасности:

1) сырость или токолроводящая пыль;

2) токопроводящие полы;

3) возможность одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям, технологическим аппаратам и т. д., с одной стороны, и к корпусам электрооборудования, с другой;

4) высокая температура.

3. Особо опасные помещения, характеризующиеся наличием одного из следующих условий:

1) особая сырость;

2) химически активная или органическая среда;

3) одновременно два или более условий повышенной опасности.

Электрической сетью является совокупность электроустановок, обеспечивающих передачу и распределение электроэнергии (подстанции, распределительные устройства, воздушные и кабельные линии и т. д.)

Элементом называется часть электротехнического изделия, которая выполняет определенную функцию (резисторы, конденсаторы, транзисторы, коммутационные аппараты и т. д.).

Совокупность элементов, представляющих единую конструкцию (плата, блок, шкаф и т. д.) называют устройством.

Каждый элемент электротехнического устройства характеризуется номинальным параметром, указываемым изготовите-

Таблица 1. 2 ПОЖАРООПАСНЫЕ И ВЗРЫВООПАСНЫЕ ЗОНЫ

Класс зоны	Характеристика зоны
ПОЖАРООПАСНЫЕ ЗОНЫ
П-I	Зоны, расположенные в помещениях, в которых обращаются жидкости с температурой вспышки выше 61 С (склады минеральных масел).
П-II	Зоны, расположенные в помещениях, в которых выделяются горючие пыль или волокна с нижним концентрационным пределом воспламенения более 65 г/м3 к объему воздуха (деревообрабатывающие цеха, мельницы, элеваторы).
П-IIa	Зоны в производственных и складских помещениях, содержащие твердые горючие вещества (дерево, ткани и т.п.).
П-III	Зоны наружных установок, в которых обращаются горючие жидкости с температурой вспышки паров выше 61 С (открытые склады минеральных масел).
ВЗРЫВООПАСНЫЕ ЗОНЫ
B-I	Зоны, расположенные в помещениях, в которых выделяются взрывоопасные газы или пары в таких количествах, что они могут образовывать взрывоопасные смеси с воздухом или другими окислителями только при недлительных режимах работы (разгрузка и загрузка).
B-Ia	Зоны в помещениях, в которых могут образовываться взрывоопасные смеси только при авариях или неисправностях технологического оборудования.
B-Iб	Зоны в тех же помещениях, но имеющие следующие особенности: 1. Горючие газы в помещении обладают высоким нижним пределом взрываемости (более 15%) и резким запахом (машинные залы аммиачных компрессорных установок). 2. Помещения производств, связанных с образованием газообразного водорода, в которых исключается образование взрывоопасной смеси в объеме более 5% свободного объема помещения и имеют взрывоопасную зону только в верхней части помещения.
B-Iг	Пространства у наружных установок, содержащие взрывоопасные газы, пары, горючие и легковоспламеняющиеся жидкости, где взрывоопасные смеси возможны только при аварии.
B-II	Зоны в помещениях, в которых может выделяться переходящая во взвешенное состояние пыль или волокна, способные образовать в смеси с воздухом и другими окислителями взрывоопасные смеси не только при аварийных режимах, но и в нормальных недлительных режимах работы.
B-IIa	Зоны в помещениях, в которых взрывоопасные состояния, указанные для предыдущего класса, возможны только в результате аварий и неисправностей.

лем и учитываемым при его использовании (напряжение, ток, мощность). Номинальные параметры указываются и для устройств.

Для каждого элемента и устройства государственными стандартами устанавливаются условные обозначения, некоторые из них приведены в прил. 1.

Таблица 1. 3ЕДИНИЦЫ ИЗМЕРЕНИЯ НЕКОТОРЫХ ФИЗИЧЕСКИХ ВЕЛИЧИН ПО МЕЖДУНАРОДНОЙ СИСТЕМЕ СИ И ИХ ОБОЗНАЧЕНИЯ

Продолжение табл. 1.3

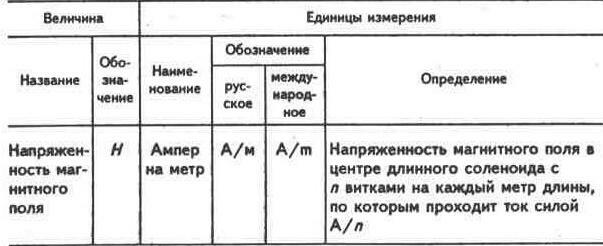

Окончание табл. 1.3

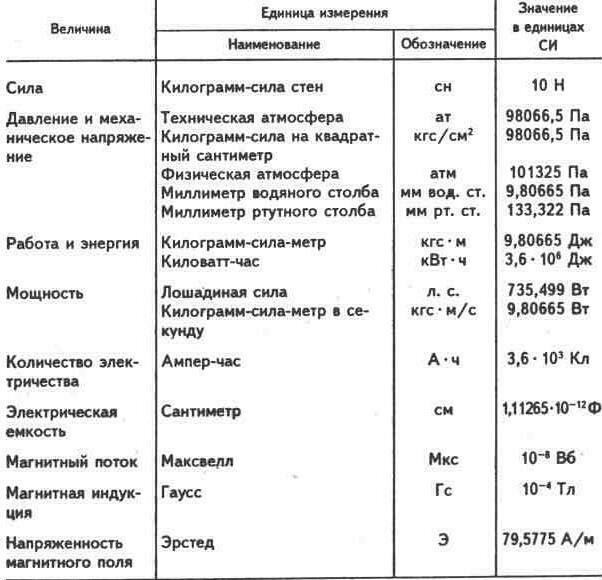

Таблица 1.4 ВЫРАЖЕНИЕ НЕКОТОРЫХ ЕДИНИЦ ИЗМЕРЕНИЯ ДРУГИХ СИСТЕМ ЧЕРЕЗ ЕДИНИЦЫ ИЗМЕРЕНИЯ СИСТЕМЫ СИ

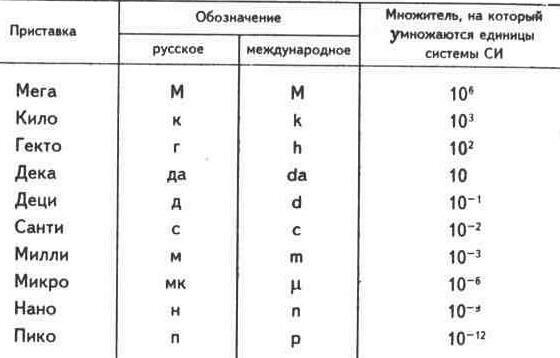

Таблица 1.5 ПРИСТАВКИ И МНОЖИТЕЛИ ДЛЯ ОБРАЗОВАНИЯ ДЕСЯТИЧНЫХ КРАТНЫХ И ДОЛЬНЫХ ЕДИНИЦ
