Электрические печи для электротехнической промышленности

КАМЕРЫ ДЛЯ СУШКИ ОБМОТОК ПОСЛЕ ПРОПИТКИ

Для сушки обмоток крупногабаритных электродвигателей или генераторов после пропитки в компаунде используются сушильные камеры с выкатным подом типа КСВ. Многотонные статоры крупных электрических машин устанавливаются грузоподъемными средствами на выкатной под печи. После чего под с полной загрузкой закатывается в рабочую камеру. Дверь сушильной камеры при открытии сдвигается в сторону. По периметру двери имеется резиновое уплотнение, которое обеспечивает необходимую герметизацию рабочего пространства. Для поджатия двери после ее закрытия используются пневмоцилиндры. Для сушки якорей в камерах дополнительно устанавливаются механизмы их непрерывного вращения. Сушильные камеры имеют электромеханические приводы перемещения выкатного пода и открытия двери. Управление нагревом сушильной камеры, открытием двери, движением выкатного пода, а также скоростью вращения якоря при сушке осуществляется с приборной панели шкафа управления. Нагрев рабочего пространства осуществляется группами нагревательных элементов и циркуляционными вентиляторами, которые подают нагретый воздух по воздушному каналу в камеру нагрева, обеспечивая тем самым выравнивание температуры по всему объему.

ЭЛЕКТРОПЕЧИ ДЛЯ ИСКУССТВЕННОГО СТАРЕНИЯ

При изготовлении самонесущих изолированных проводов на одном из этапов должен проводиться процесс искусственного старения алюминиевого сплава для получения высокой прочности. При старении в обычных условиях при комнатной температуре процесс завершается в течение 5-7 суток, что в условиях серийного производства проводов является неприемлемым. При искусственном старении при температуре 150-180 оС процесс завершается за 2-4 часа.

Искусственное старение проводят в электропечах типа ПВО с выкатным подом, которые предназначены для термообработки алюминиевых сплавов. Для проведения процесса старения бухты проводов укладывают на выдвижной под с электромеханическим приводом. После загрузки его закатывают в печь и закрывают распашную дверь с резиновым уплотнением по периметру. Поджатие двери после закрытия производится вручную. Нагрев рабочего пространства осуществляется нагревателями и циркуляционными вентиляторами, которые подают нагретый воздух по воздушному каналу в камеру нагрева, обеспечивая тем самым выравнивание температуры по всему объему. Печи типа ПВО способны работать при более высоких температурах и могут использоваться также для закалки и отжига алюминиевых сплавов.

Сушильные камеры типа КСВ и электропечи типа ПВО поставляются в виде футерованных легкособираемых модулей. Модульная конструкция сушильных камер и электропечей значительно облегчает их перевозку и монтаж, а также сокращает продолжительность пусконаладочных работ.

ООО «Уралэлектропечь»
г. Екатеринбург,пр. Космонавтов, 11/б литер «Д»,
т./ф.: (343) 365-26-55, 365-26-56,
order@uralelectropech.ru,
http://www.uralelectropech.ru/

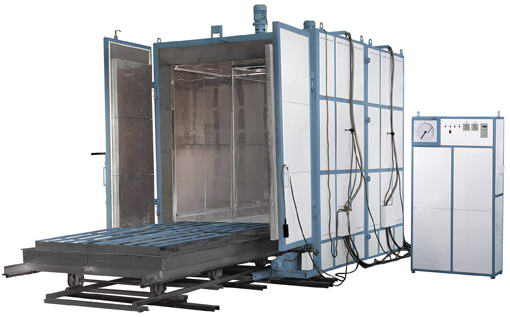

Электропечь камерная типа ПВО для искусственного старения алюминиевых сплавов

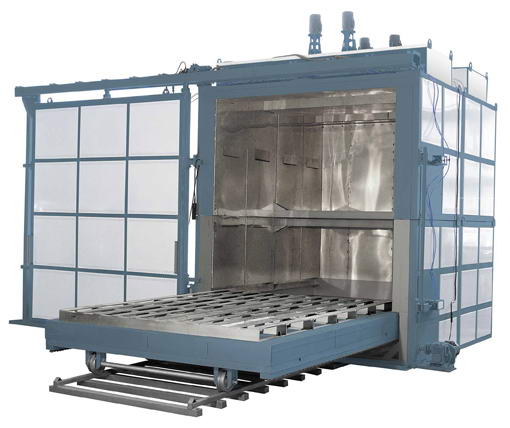

Камера сушильная с выкатным подом типа КСВ
