Портативные осциллографы для электротехнической отрасли

Опубликовано пн, 02/21/2022 - 10:11 пользователем Сергей Ситняковский
Компания:

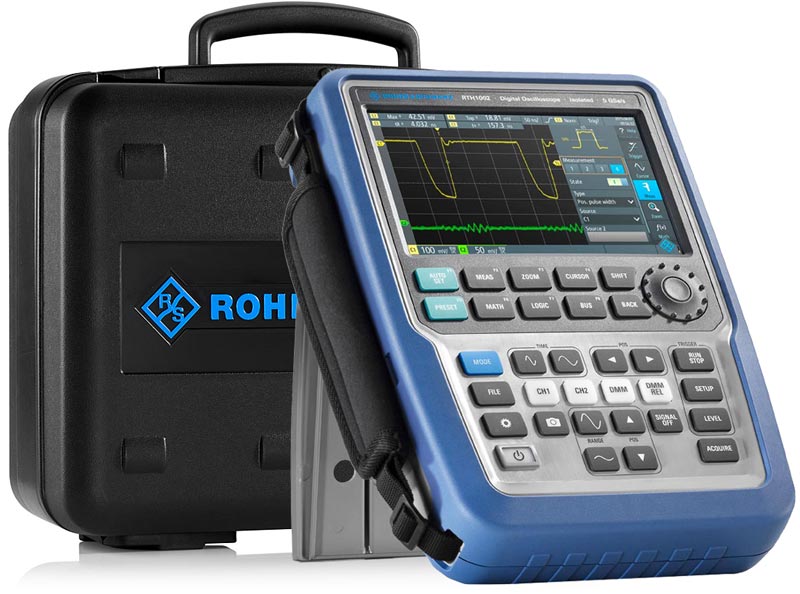

Официальный дистрибьютор компании Rohde & Sсhwarz (Value Instruments) в РФ, ЗАО НПП Эликс, представляет эксклюзивные комплекты портативных осциллографов RTH1002 PLUS и RTH1004 PLUS.

В состав комплекта входит

  • портативный осциллограф R&S®ScopeRider с двумя RTH1002 или четырьмя RTH1004 изолированными каналами;
  • опция увеличения полосы пропускания до 200 МГц:
  • встроенный модуль беспроводных WLAN сетей (опция RTH-K200);
  • дистанционное управление через WEB-интерфейс (опция RTH-K201);
  • ударопрочный пластиковый кейс для переноски (RTH-Z4).

Базовая модель осциллографа R&S®Scope Rider имеет полосу пропускания 60 МГц, но в комплектах RTH1002 PLUS и RTH1004 PLUS полоса пропускания прибора уже увеличена до 200 МГц, а при необходимости полоса пропускания может быть увеличена до 350 или 500 МГц.



Высокая скорость захвата портативного осциллографа RTH до 50 000 осциллограмм в секунду и большая глубина памяти до 500 К точек позволяют обнаружить и надежно захватить даже редкие сбои в сигналах.

Цифровой осциллограф R&S®Scope Rider в комплектах RTH1002 PLUS и RTH1004 PLUS имеет интуитивно понятное управление. Прибор может управляться, как обычный осциллограф - при помощи больших и удобных кнопок на клавиатуре, которые позволяют работать даже в перчатках, так и при помощи сенсорного экрана высокого разрешения.



Аналогично базовым моделям приборы, поставляемые в комплектах RTH1002 PLUS и RTH1004 PLUS, обеспечивают потрясающие возможности для отладки, благодаря интеграции до восьми измерительных приборов в одном компактном корпусе:

  • Цифровой осциллограф с разрядностью АЦП 10 бит и изолированными каналами категории CAT IV 600 В обеспечивает максимальную безопасность при проведении измерений высоковольтных электронных схем с плавающим потенциалом.
  • Логический анализатор, чьи цифровые сигналы, коррелированы во времени с аналоговыми сигналами. Их можно анализировать с помощью 8-битного логического пробника, который изолирован от аналоговых входных каналов. Цифровой логический пробник (опция смешанных сигналов) имеет полосу пропускания до 250 МГц, дискретизацию 1,25 Гвыб/сек и настраиваемые пороги.
  • Анализатор протоколов , активируется при помощи программных опций, Он позволяет прибору захватывать и декодировать наиболее часто используемые сигналы последовательных шин таких, как I²C / SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN.
  • Регистратор данных позволяет контролировать измерения до четырех основных параметров со скоростью 1, 2 или 5 измерений в секунду, а также записывать статистические данные с метками времени. Благодаря большому объему памяти в 2 млн отсчетов на канал прибор может вести запись до 23 дней.
  • В двухканальных моделях осциллографа из комплекта RTH1002 PLUS встроен изолированный цифровой мультиметр с разрешением 10 000 отсчетов. Он позволяет проводить измерения постоянного и переменного напряжения, суммы постоянного и переменного напряжений, сопротивления, целостности цепи и емкости, а также тока или температуры при использовании подходящих шунтов. Четырехканальная версия прибора из комплекта RTH1004 PLUS оснащена функцией цифрового вольтметра на каждом входном канале.
  • Анализатор гармоник обеспечивает автоматический анализ гармоник для двух (RTH1002 PLUS) или четырех (RTH1004 PLUS) входных каналов. Автоматически определяет базовую частоту, измеряет коэффициент гармонических искажений относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR), а также уровень, фазу и частоту каждой гармоники.
  • Анализатор спектра, реализуемый при помощи опции R&S® RTH-K18, позволяет проводить многоканальный анализ спектра в широком динамическом диапазоне без паразитных составляющих и без проблем идентифицировать даже слабые сигналы.
  • Частотомер - двухканальный счетчик частоты с разрядностью до 7 знаков. Уникальность решения, по сравнению автономными счетчиками, заключается в том, что канал 2 может быть использован в качестве опорного, используя любой высокоточный внешний тактовый сигнал.
