Функциональное зонирование банковского учреждения с применением продукции "Sotto" от ДКС

Функциональное зонирование банковского учреждения с применением продукции "Sotto" от ДКС
15.05.2023 - 13:58 - Игнатов Сергей

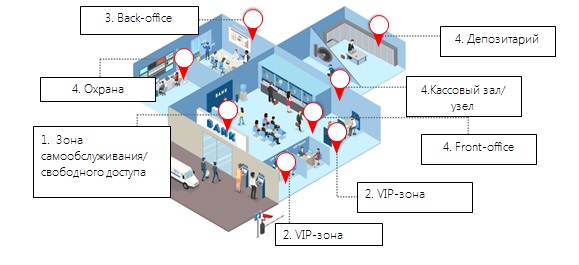

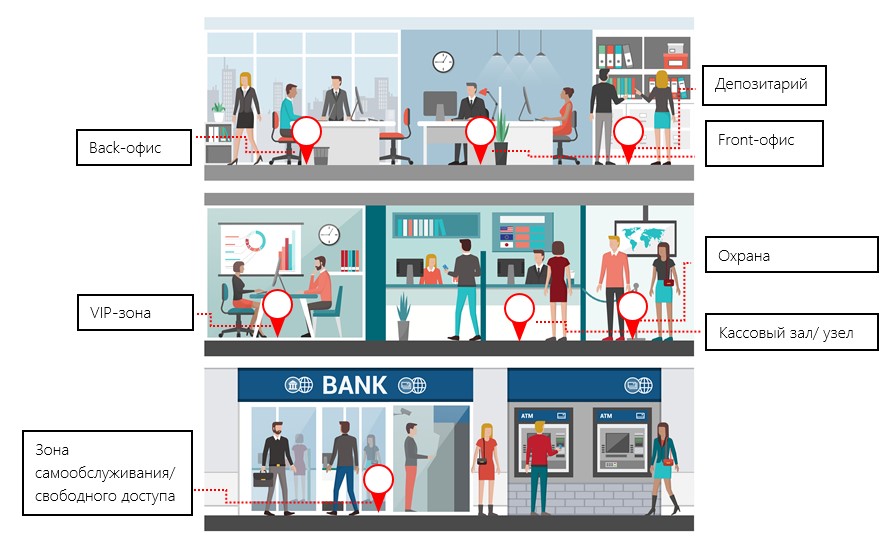

Зонирование – это разделение пространства на зоны, в каждой из которых создается определенный микроклимат и функциональное назначение. Например, поток посетителей банковского офиса обычно проходит по маршруту: вестибюль – зал ожидания – операционный зал или VIP-зона – депозитарий – кассовый зал – вестибюль. Поток сотрудников же движется по другому маршруту: вестибюль – гардероб – front-office / VIP-помещения / депозитарий – кассовый узел – back-office – гардероб – вестибюль. При этом каждая зона должна иметь быстрый и комфортный доступ к электрическим сетям.





Как это работает?



Внутренние сети любого из этих помещений могут быть распределены по трем плоскостям: по полу, потолку и стенам.

Подвод электропитания по полу или по потолку

  1. Зона самообслуживания и свободного доступа посетителей

Это относительно большая площадь, которая может быть разделена на две части или же объединена в единую группу. Сюда входят вестибюль с банкоматами и POS-терминалами и зал ожидания. Такие помещения с большим потоком людей – начальная точка маршрута посетителей. И одновременно это – зона, где посетители могут провести много времени. Поэтому зона должна презентабельно выглядеть и быть оборудованной с учетом комфорта клиентов (например, иметь точки, где можно подзарядить мобильное устройство, ноутбук и т.д.).

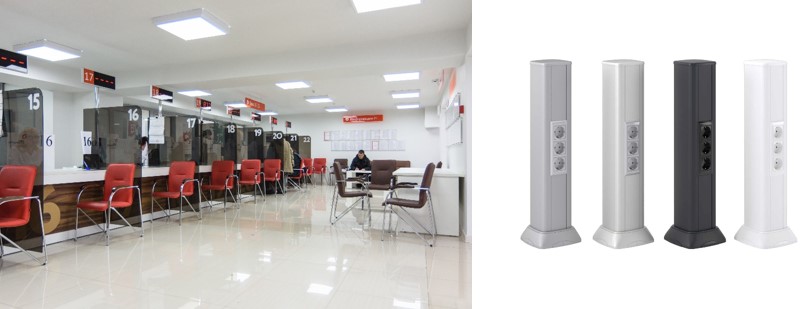

Решение: В зоне ожидания клиентов отличным решением станут алюминиевые колонны "Sotto" с оконечными устройствами (розетками), устанавливаемые на поверхности пола.



Преимущества применения алюминиевых колонн в таких зонах:

  • Легкий доступ к розеткам в зоне видимости
  • Ударопрочный корпус
  • Долговечность
  • Возможность выбора цветовых решений в зависимости от дизайна интерьера
  • Презентабельный внешний вид

Алюминиевая колонна высотой 25 см, 35 см, 50 см или 71 см имеет встроенный разделитель, позволяющий установить по 10 силовых розеток серий "Avanti" или "Viva" с двух сторон. Все электрические розетки серий "Avanti" или "Viva" имеют два боковых заземляющих контакта.

Колонны служат более 25 лет при соблюдении условий эксплуатации. Он устойчивы к воздействию моющих средств, что подтверждено протоколами испытаний. Корпус выполнен из алюминия толщиной 2 мм (IK 10 по ГОСТ Р МЭК 61084-1 п. 10.3) и выдерживает перепады температур в диапазоне от -25 до +60 ˚С. Продукция поставляется в разборном виде под одним кодом, остается приобрести только электроустановочные изделия.

  1. VIP-зоны

В кабинетах обслуживания посетителей премиум-сегмента главными аспектами являются статусность, повышенный комфорт и приватность – как для сотрудников, так и для клиентов банка.

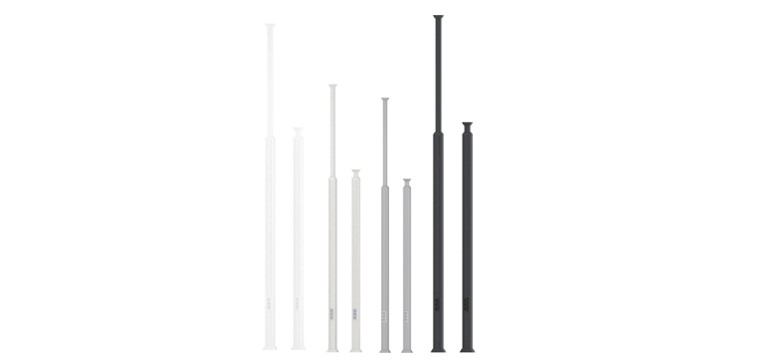

Решение: Телескопические колонны из анодированного алюминия.



Их преимущества:

·         Максимальное количество подключаемых устройств

·         Легкий доступ к розеткам в зоне видимости

·         Ударопрочность

·         Долговечность

·         Четыре варианта цвета, чтобы подобрать решение под любой дизайн-проект

·         Адаптивность

·         Премиальный внешний вид

Они могут крепиться либо саморезами в 8 точках, либо враспор между полом и потолком. Причем подстраиваться под высоту потолка может и тот, и другой вариант, благодаря выдвижной направляющей.  Общая длина телескопической колонны варьируется от 1,5 до 3,05 м, или от 2,7 до 4,25 м.

За счет высокой ударопрочности (IK10) колонна прослужит долгое время, а если вдруг потребуется перестановка в VIP-офисе, то благодаря натяжному устройству сделать это будет просто, таким образом адаптивность колонны будет подтверждена. При его применении колонны фиксируются безвинтовым способом, что предотвращает деформацию потолочного покрытия. Натяжное устройство позволяет сократить время монтажа в 8 раз (по сравнению с обычным процессом установки колонн).

Колоны изготовлены из алюминия с гладкой матовой текстурой. Они выглядят в помещениях стильно и эффектно.

Цветовые решения телескопических колонн подходят под любой дизайн-проект: анодированный светло-серебристый, окрашенный темно-серебристый, белый или черный алюминий. К колоннам такого типа можно подключить больше устройств, чем к классическим напольным колоннам.

1.       Back-office

К пространству, где находится только персонал компании, относят кабинеты open-space и вспомогательные комнаты (coffee-point, помещения для хранения, обработки документов).

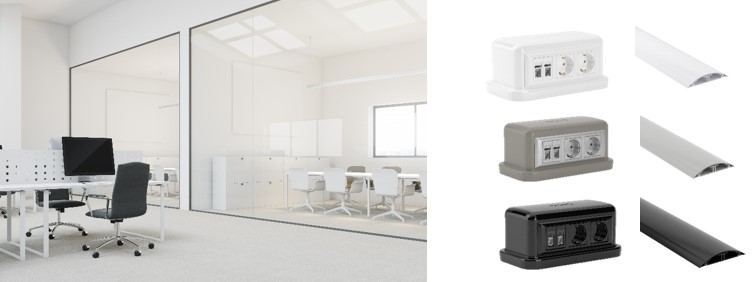

Решение: Напольные башенки BUS из ударопрочного поликарбоната  с использованием напольных кабель-каналов или с подводом труб/кабелей напрямую из-под фальшпола.

Их ценят за:

  • Ударопрочность
  • Цветовую вариативность и возможность органично вписать их в любой дизайн помещения
  • Возможность увеличить количество подключаемых точек

Ударопрочный профиль башенки IK 08 позволяет использовать ее в зонах с высокой проходимостью людей. В нее может монтироваться до 6 электрических розеток или 12 информационных разъемов RJ-45. При необходимости корпус башенки можно "нарастить" в 2 раза, увеличив вместимость до 12 силовых или 24 информационных розеток. В перечисленных выше помещениях возможна также организация отдельной линии электропитания для подключения дорогостоящего и критически важного оборудования. В качестве оконечных устройств для таких линий выступают силовые розетки красного цвета. Подвод кабеля возможен тремя способами: с помощью легкой стыковки с напольными кабель каналами с любой из 4 сторон башенки; с помощью гофрированных труб; благодаря центральному отверстию на дне башенки для прямого ввода кабелей из-под фальшпола.

Часто в помещениях open-space применяются мобильные перегородки - с их помощью зонирование производится в максимально сжатые сроки. Таким образом, общее рабочее пространство можно быстро разделить, добавив дополнительную функциональную зону, например, конференц-зал.

Решение: В связи с тем, что помещение может менять свою конфигурацию, адаптируясь под нужды рабочего процесса, для установки в этой зоне лучше всего подойдут напольные лючки, эстетично скрывающие электропроводку. Выбор лючков зависит от типа пола:

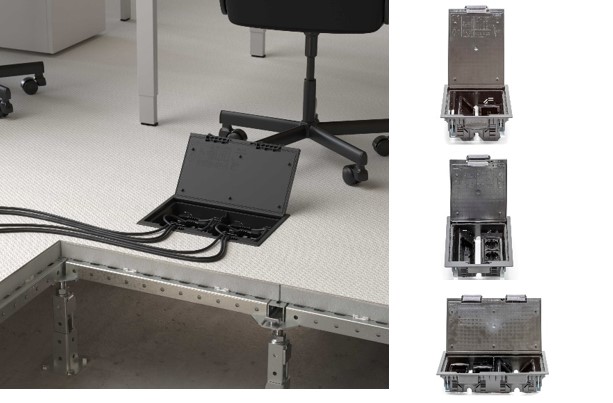

  • При монтаже в фальшпол отлично подойдут лючки с изменяемой глубиной. Они бывают 3 типоразмеров: на 8, 12 и 16 модулей. Изменяемая глубина – от 73 до 108 мм и регулируемые блоки, устанавливаемые под разным углом (пять уровней горизонтально и два - под углом 45 градусов), подходят под любую высоту фальшпола и при этом позволяют подключить нужное количество вилок оргтехники и закрыть крышку лючка. Степень пыле-влагозащиты IP53 сохраняется даже в случае, если провод от МФУ подключен к лючку.

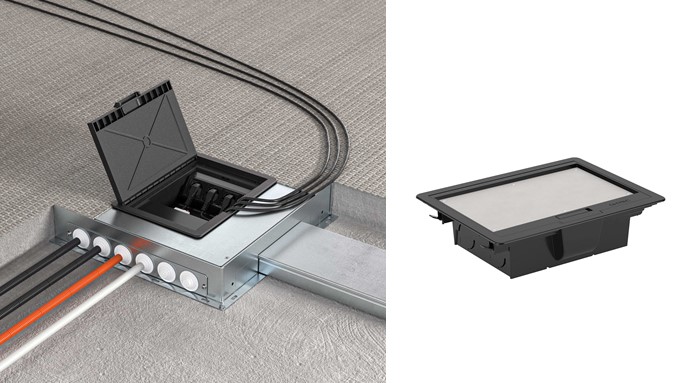

  • При установке в бетонную стяжку незаменим лючок с неизменяемой глубиной на 12 модулей с применением монтажного основания с крышкой. При необходимости опалубку можно использовать совместно со сплошной крышкой для организации распайки и ответвлений. Уровень пыле- и влагозащиты у данного решения - IP40, поэтому он подходит только для сухого вида уборки.

Крышки обоих лючков (с изменяемой и неизменяемой глубиной) усилены стальным листом и выдерживают нагрузку в 450 кг. Это делает их устойчивыми к любым перестановкам.

Подвод электропитания по стенам

1.       Front-office, депозитарий, кассовый узел и помещение охраны

Фронт-офис или, как часто его называют, операционный зал - та часть банка, где происходит непосредственное обслуживание клиентов.  Данная зона должна быть просторной и удобной. Рабочие места сотрудников банка чаще всего размещаются на площади операционного зала на некотором отделении от стен. Сетевой МФУ, инфракрасный детектор документов, шредер, стационарный компьютер и телефон, - это минимальный рабочий набор операциониста.

Оформление специальных помещений (хранилища ценностей клиентов ограниченного доступа, депозитарий), чаще всего не требует прокладки сменяемых сетей в металлических коробах, так как количество подключаемого оборудования здесь невелико. Однако оборудование хранилищ требует соблюдения повышенных требований к пожарной безопасности, поэтому приоритетом становятся прочные металлические конструкции. Помимо прочего, при горении алюминий не выделяет вредных для здоровья веществ.

К зонам строго ограниченного доступа, таким, как кассовый узел или помещения службы безопасности, электрические линии могут быть проложены как в пластиковых коробах, так и в изолированных алюминиевых одно- или двухканальных коробах с перегородкой с использованием силовых и информационных розеток RJ-45 и RJ-12 серии "Avanti" и "Viva".

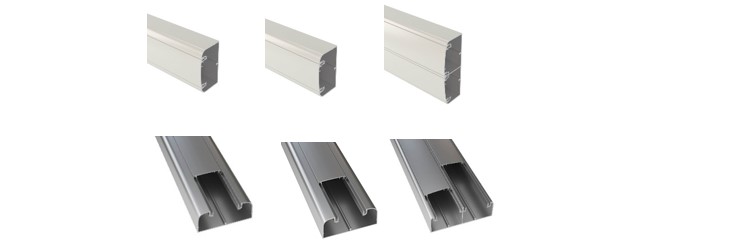

Решение: Алюминиевый кабель-канал со смонтированными силовыми розетками и розетками СКС.

Основные преимущества:

  • Ударопрочность
  • Отсутствие галогенов в составе материала
  • Быстрая сменяемость сетей
  • Антивандальность (благодаря жесткому креплению крышки, кабель-канал сложно открыть без инcтрумента)
  • Стойкость к воздействию влаги
  • Пожарная безопасность

Чаще всего кабель-канал закрепляется на перегородке операционной со стороны работника. Необходимым условием является заземление коробов в основных узлах трассы. Толщина алюминия в кабель-каналах позволяет гарантировать высокую ударопрочность: IK 10 по ГОСТ Р МЭК 61084-1 п. 10.3. Кабельный канал из алюминия производится в трех типоразмерах: 90х50 мм, 110х50 мм, 140х50 мм, и в двух цветах: анодированный алюминий и окрашенный белый.

Вся продукция группы "Sotto" (лючки, алюминиевые кабель-каналы и колонны, напольные башенки BUS и напольные пластиковые кабель-каналы) в комплекте с сериями электроустановочных изделий "Avanti" и "Viva" производится на мощностях производственного комплекса ДКС в Твери. Отечественное производство позволяет гарантировать строгое соблюдение сроков, высокий стандарт качества продукции и возможность использования продукции в рамках программ импортозамещения. Продукция произведена в строгом соответствии с нормативно-технической документацией.

Продукция применялась в таких финансовых учреждениях, как:

  • ПАО "Совкомбанк"
  • Банк Открытие
  • Россельхоз Банк
  • ГУ Центрального банка России и др.
