Рынок офисного освещения: новости и перспективы

Опубликовано чт, 09/05/2019 - 17:59 пользователем Игнатов Сергей

Среднестатистический человек проводит на рабочем месте около 30% своей сознательной жизни. А поскольку около 80% информации он воспринимает визуально, важно, чтобы освещение офиса было качественным. Ведь именно это располагает и сотрудников, и клиентов к продуктивному сотрудничеству.

            Современное офисное освещение должно быть многофункциональным. Правильно спроектированная и профессионально смонтированная система освещения должна исполнять не только свою основную функцию – освещать рабочее место, но и оказывать положительное влияние на эмоциональное состояние работников, повышающее их производительность.

            Недостаточная освещенность офиса негативно отражается на работе зрительного аппарата сотрудников, провоцирует усталость центральной нервной системы, снижает устойчивость организма к воздействию внешних факторов и неминуемо влечет за собой снижение работоспособности на 25-30%.

            Следует отметить, что важное значение имеет не только уровень освещенности, но и все аспекты качества системы освещения. Неравномерная освещенность рабочего пространства может снижать видимость и даже создавать проблемы с адаптацией. Сотрудники начинают ощущать усталость глаз и переутомление, что нередко становится причиной сильных головных болей.

            Головную боль могут вызвать несколько факторов: слишком низкий уровень освещенности, слепящее действие источников света, соотношение яркости и пульсация освещения. Совершенно очевидно, что неправильное освещение таит в себе серьезные риски для здоровья персонала.

Если работодатель использует устаревшие технологии, он несет двойные потери: персонал работает «вполсилы» (работоспособность неизбежно снижается), но при этом за электричество приходится платить больше, поскольку значительная часть расходов электроэнергии в офисе приходится на освещение.

Особенно остро эта проблема ощущается в зимнее время года, когда темнеет рано и офисные работники вынуждены трудиться в условиях плохой освещенности, которую создает некачественное искусственное освещение.

            Если же осветительное оборудование подобрано и установлено правильно, учтены все нормы и стандарты освещенности, то качество света способно улучшить концентрацию внимания, а вместе с ней и производительность труда. Правильное освещение способствует плодотворной работе и активизирует рабочие процессы.

Сила света

            Рабочее пространство офиса должно быть максимально комфортным. Этого можно достичь при помощи не только предметов интерьера, но и правильно подобранной системы освещения, оптимального размещения осветительных приборов в соответствии с особенностями конкретного помещения и выполняемой работы.

            Главным документом, который устанавливает параметры освещения в России, являются Строительные нормы и правила СНиП 23-05-95 «Естественное и искусственное освещение». Документ вступил в силу 1 января 1996 года и на 2019-й сохранил статус действующего. Есть актуализированная редакция – СП 52.13330.2016.

      Помимо этих Правил существует множество других. Например, СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» (с изменениями на 15 марта 2010 года), Московские городские строительные нормы МГСН 2.06–99 «Естественное, искусственное и совмещенное освещение» (введены 23.03.99 г.) и отраслевые документы.

            Нормы освещенности офисного пространства в России и мире существенно отличаются:

Вид деятельности в офисе

СНиП 23-05-95, лк          (нижняя граница)

Международные стандарты (МКО)

Работа с архивной            документацией

75

200

Прием посетителей, ожидание

75

300

Переговорная комната

200

300

Работа на ПК

300

500

Чтение документов, обработка информации

400

600

            Освещенность рабочего места, указанная в нормативных документах, устанавливает общий уровень освещенности, при этом локальное освещение в расчет не берется.

            Сегодня при обустройстве систем офисного освещения эксперты рекомендуют соблюдать ряд важных принципов.

  • Максимум природных источников света. Естественное освещение наиболее полезно для здоровья человека, поэтому его надо использовать в полной мере. Основные преимущества природного света заключаются в том, что такой свет совершенно бесплатный, естественный и создает рабочий настрой. К числу недостатков можно отнести зависимость от особенностей климата, капризов погоды и возможностей монтажа.

Форму и расположение световых проемов можно изменить только на этапе планирования здания или во время реконструкции. Это сложно, затратно, но все-таки возможно. Поэтому поговорим об этом более детально.

Сегодня существует два типа световых проемов. Это традиционные окна в стене и световые (или зенитные) фонари, которые располагаются на крышах бизнес-центров. Световые фонари представляют собой светопрозрачные конструкции, обеспечивающие освещение офиса естественным дневным светом.

Кто-то скажет, что такой вариант можно реализовать только в помещениях, расположенных непосредственно под крышей. Но в действительности это не так. В последнее время на практике все чаще используются световые трубы. Эти конструкции способны донести естественный свет на любой этаж здания. Для этого монтируется система, состоящая из специальных труб, на внутреннюю поверхность которых нанесен светоотражающий состав. Попадающие в них лучи света без ощутимых потерь «доходят» до нужного помещения. Правда, стоимость такого решения высока, да и технически этот вариант достаточно трудоемкий.

Одним из ключевых параметров естественного освещения в любом офисном помещении является КЕО. Это коэффициент естественного освещения, который показывает отношение естественной освещенности внутри офиса к освещенности вне помещения.

Для офисов этот показатель должен быть равен 1. Результат вычислений зависит от ширины окон или других световых проемов, их затененности и типа стекла. Если КЕО ниже нормативного показателя, тогда дополнительно к естественному необходимо установить источники искусственного освещения. Причем дополнительные осветительные приборы устанавливаются только в тех местах, где уровень естественного освещения ниже нормы.

Помимо этого, необходимо научиться правильно зонировать помещение. Практичным, удобным и выполненным в духе времени будет офис, разделенный на зоны при помощи стеклянных перегородок.

  • Цветовая температура. Современные офисные помещения совершенно не похожи на те, которые были популярны каких-то 10 лет назад. Сегодня, наряду с рабочей зоной, обустраивается зона для комфортного отдыха.

Рабочее пространство – это самый большой участок, где важно создать условия, повышающие производительность труда. Здесь лучше использовать холодный белый свет, который известен своей способностью повышать концентрацию внимания.

Видимо, дело в том, что короткие волны (синий, ультрафиолетовый свет) подавляют действие мелатонина – гормона, который регулирует суточные биоритмы человека и активизирует организм. Помимо этого, есть данные, что яркий холодный свет помогает справиться с зимней депрессией.

Теплая цветовая температура (желтоватый оттенок заходящего солнца) действует расслабляюще, это идеальный вариант для комнаты отдыха. В офисе при таком освещении через некоторое время человек почувствует себя вялым, его начнет клонить в сон, вследствие чего продуктивность работы будет снижаться.

Все хорошо в меру. Постоянный холодный свет также может утомить, а постоянная активность на протяжении долгого периода времени – снизить работоспособность.

  • Уровень освещенности. Существует три типа освещения офисных пространств:
  1. Общее – обеспечивается за счет встраиваемых и подвесных светильников. Такое освещение может быть как верхним, так и боковым. На практике боковое освещение применяется крайне редко, поскольку осветительные приборы, зафиксированные на стенах, создают много теней. Значительно чаще используется верхнее общее освещение. Для него используются люстры, встроенные светильники разной конфигурации и свет, отражающийся от потолка.
  2. Локальное (или местное) – может быть выполнено с помощью торшеров, настольных ламп, подвесных осветительных приборов, расположенных непосредственно над рабочим местом, и направленных светильников, зафиксированных на потолке или стене.
  3. Декоративное (или зональное) – необходимо для того, чтобы расставить световые акценты на предметах интерьера или выделить светом определенные зоны офисного помещения. Как правило, его применяют для освещения кухни и зоны отдыха.

Чтобы обеспечить правильный уровень освещенности, понадобится кропотливый труд не одного светотехника. Каждый тип освещения имеет свои нормы. Для повседневной работы в офисе, не требующей разглядывания мелких деталей, уровень освещенности должен быть не менее 300 lux. Что касается поверхности рабочего стола, то на нее должно попадать как минимум 500 lux, которые обеспечиваются удачным сочетанием общего освещения с локальным. Как показывает практика, комбинированное освещение – самое эффективное. Оно создает наиболее оптимальные условия для плодотворного труда.

  • Управление освещением. Оно подразумевает возможность регулирования интенсивности света (диммирование) и цветовой температуры как в индивидуальных лампах, так и в системах общего освещения. Ультрасовременные офисы класса А, для которых характерны удачное месторасположение, хорошая транспортная развязка, удобная планировка, высокое качество отделки и современный уровень инженерных коммуникаций, оборудуются энергоэффективными, интеллектуальными осветительными приборами и «умными» системами освещения.

Управление светом позволяет создать индивидуальное рабочее пространство для каждого сотрудника, с учетом его индивидуальных предпочтений и биологических ритмов.

И еще один важный момент, который нередко упускают из вида. Нормативные документы требуют соблюдения минимальной освещенности рабочих поверхностей. Для офисов таким местом является крышка стола. Следовательно, эти 300 лк должны быть не на полу, а на расстоянии в 80 см от него.

Тонкости офисного освещения

Офисное освещение – это система, которая охватывает не только open space, но и конференц-залы, холлы, зоны ожидания, коридоры, лифты и т. п. В каждой из этих зон необходимо реализовать «свое» освещение, которое в полной мере соответствует функционалу того или иного помещения.

Например, для общего освещения лучше использовать комбинированный свет. Для его организации эксперты рекомендуют использовать несколько осветительных приборов, которые способны обеспечить рассеянный, равномерный свет, комфортный для глаз. Это более приемлемое решение, чем установка одного мощного источника света.

Слишком интенсивный световой поток, сконцентрированный на небольшом участке, негативно отражается на работоспособности офисных работников и на их эмоциональном состоянии. По этой же причине не следует использовать одну настольную лампу без дополнительного источника света, поскольку это способствует быстрой утомляемости и даже может спровоцировать ухудшение зрения.

Для освещения современного офиса используется несколько типов источников искусственного света.

Потолочные светильники. В большинстве офисных помещений общее освещение обеспечивают именно они. Самым распространенным вариантом расположения является установка осветительных приборов рядами на потолке, параллельно оконным проемам. Благодаря такому решению проектировщикам системы офисного освещения удается сделать так, чтобы направления природного света и искусственного совпадали. В результате получается равномерно освещенное пространство с возможностью отключения близко расположенных к окну светильников в солнечные дни (с целью экономии электроэнергии и для того, чтобы избежать слепящего эффекта).

Для общего освещения нередко применяют накладные потолочные осветительные приборы, оснащенные зеркальными решетками. Еще их называют «растровыми». Решетчатая конструкция способна обеспечить необходимое светораспределение и сконцентрировать прямой поток света в пределах заданного угла.

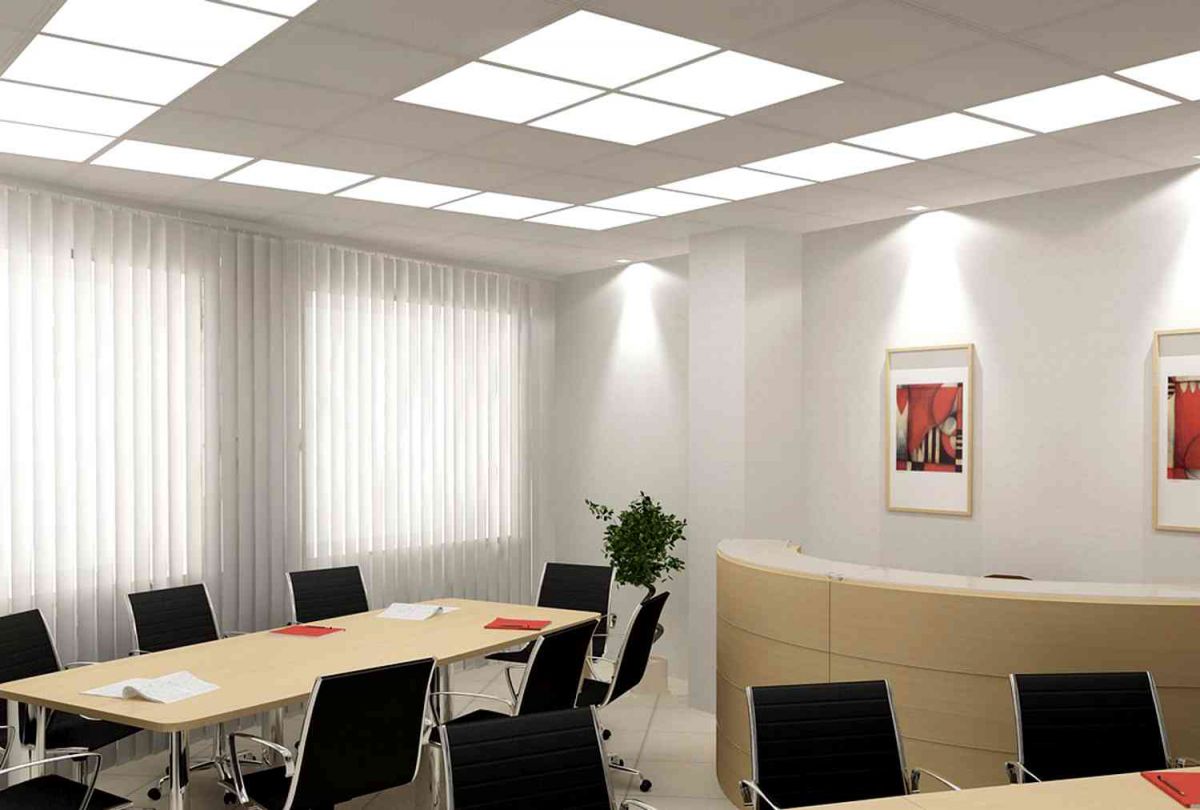

Встраиваемые светильники. Наиболее часто в офисах устанавливают встраиваемые осветительные приборы. Это отличное решение для общего освещения. Такие устройства просто монтируются. Они неприхотливы в эксплуатации, но при этом обеспечивают высокую степень освещенности офисного пространства и хорошо сочетаются с другими типами источников света. Поэтому такое техническое решение идеально подходит для комбинированных систем освещения. А поскольку рабочая зона занимает бОльшую часть офиса, для более экономного расхода электроэнергии все чаще используются светодиодные лампы.

Светильники рассеянного света. Для общего освещения также хорошо подходят светильники рассеянного света, которые распространяют равномерные световые потоки в разные стороны. Они отличаются наиболее высоким КПД, а отражение света от поверхности пола и потолка создает ощущение светового комфорта. Сторонний наблюдатель воспринимает такое помещение как хорошо освещенное, но без слепящего эффекта.

Следует учесть, что в случаях, когда в дизайне интерьера преобладают темные оттенки, необходимо использовать более мощные лампы или дополнительно установить локальные источники света.

Подвесные светильники. В помещениях с высокими потолками специалисты рекомендуют использовать подвесные светильники. Их целесообразно располагать над рабочими местами, опустив при этом на нужную высоту. Однако даже если осветительные приборы обеспечивают хороший уровень освещенности, необходимо каждый стол оснастить индивидуальным светильником. Это позволит избежать появления нежелательных теней, и каждый сотрудник сможет по своему усмотрению, независимо от коллег, создать за рабочим столом комфортное для себя освещение.

Помимо этого, такие светильники идеально подходят для освещения открытого пространства. Их устанавливают в конференц-залах, комнатах для деловых встреч или переговоров, помещениях для презентаций и брейнстормов.

Светодиодные лампы. Это идеальное решение для обустройства систем освещения офисов и конференц-залов. Такие светильники излучают производительный рассеянный и в то же время мощный свет, обеспечивая тем самым качественное освещение больших пространств. Наличие матового рассеивателя предотвращает появление слепящего эффекта. Белые светодиоды, которые характеризуются большой мощностью, обеспечивают высокий индекс цветопередачи, а использование современных технологий позволяет сохранить этот показатель на протяжении всего срока эксплуатации.

Настольные лампы были и остаются самым популярным решением для организации локального освещения. Чтобы осветить рабочую зону, устанавливают осветительные приборы с холодным белым светом. Такие лампы идеально справляются со своей задачей: способствуют концентрации внимания офисных работников и активизируют мышление. В этих случаях цветовая температура светильника варьируется в диапазоне 4 500 – 6 000 К.

Особенно важно оснастить настольной лампой с качественным светом рабочее место тех сотрудников, которым по роду своей деятельности приходится концентрировать внимание на мелких деталях. Например, дизайнеров, инженеров, бухгалтеров и т. д. В таких случаях дополнительное осветительное устройство необходимо для того, чтобы поднять уровень освещенности до нормативного показателя. При этом важно найти золотую середину: поток света не должен быть слишком интенсивным и слепящим, в то же время он не должен быть слишком тусклым. Это можно определить по мощности лампы, указанной на упаковке.

Мощность светодиодного источника света должна быть не ниже 8-10 Вт, что соответствует 60 Вт для традиционной лампы. Светильники меньшей мощности дают недостаточное количество света, а более сильные могут вызвать перенапряжение глаз. Осветительный прибор следует устанавливать с левой стороны (для правшей) и делать это так, чтобы световой поток был направлен на стол. При этом глаза должны оставаться как-бы в тени. То же самое можно сказать и о мониторах компьютеров: они не должны засвечиваться прямыми потоками света.

Комфортное рабочее пространство обеспечивают осветительные приборы с нейтральной цветовой температурой. Установка настольной лампы с функцией диммирования позволяет, при необходимости, создавать приглушенный или более яркий световой поток. При этом нельзя устанавливать источник света за спиной работника. Поскольку в таком случае его собственная тень будет затемнять рабочее пространство.

Удобным вариантом светильника может стать лампа-трансформер с подвижной ножкой – светильник на струбцине, который крепится непосредственно к столу.

На практике случается так, что функциональные решения могут уступать эстетической составляющей проекта. Поэтому на этапе разработки проекта систем офисного освещения следует использовать светильники, обеспечивающие разные условия для рабочих помещений, переговорных комнат и зон отдыха. Наряду с осветительными приборами рассеянного света для общего освещения эксперты рекомендуют устанавливать настенные и встроенные модели, которые ненавязчиво расставляют световые акценты и позволяют создавать максимально комфортную атмосферу.

На выбор светового решения непосредственное влияние оказывает зона офиса, которую надо осветить. К примеру, на ресепшене следует создавать атмосферу доброжелательности и уюта. Она должна поднимать настроение и настраивать посетителей на позитивный лад. В этой зоне должно быть по-настоящему комфортно. Поэтому здесь необходимо организовать мягкое и приятное общее освещение, а также установить осветительные приборы над диванами.

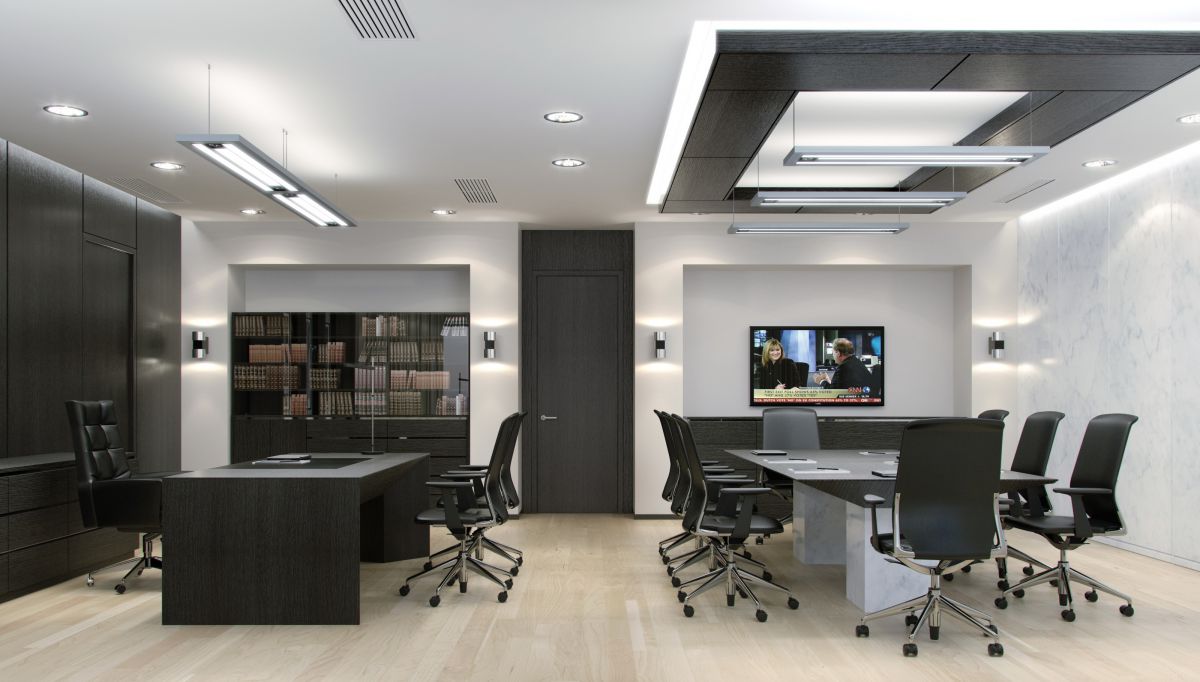

К освещению индивидуальных кабинетов предъявляются несколько иные требования. Здесь необходим высокий уровень цветопередачи и правильное распределение светового потока, обеспечивающего равномерное освещение. Это означает, что на каждую зону должно приходиться примерно одинаковое количество люкс, чтобы работник после того, как переведет взгляд со своего рабочего пространства на окружающие предметы, не ощущал дискомфорт из-за резкого перепада интенсивности светового потока.

Для обустройства общего освещения над рабочими столами эксперты рекомендуют устанавливать несколько осветительных приборов, обеспечивающих подачу равномерного рассеянного света. Они категорически против использования настольной лампы без общего потолочного освещения, поскольку резкие световые контрасты негативно сказываются на зрении. Отрывая глаза от экрана компьютера, офисные работники не должны чувствовать напряжение из-за перепада яркости.

Если сотрудник работает на ПК, освещенная площадь рабочей зоны может быть сравнительно небольшой. Если же его работа связана с чертежами – освещение должно быть более интенсивным. При яркости изображения на дисплее 50-100 кд/м освещенность документа, лежащего на столе, должна составлять 300-500 лк. Следует исключить слепящие яркости и отображение света от поверхности экрана. Недопустимо, чтобы блики создавали слепящий эффект и тем самым снижали продуктивность.

Постоянное нахождение под воздействием яркого интенсивного света может сделать человека раздражительным и привести к истощению. Поэтому несколько раз на протяжении рабочего дня необходимо делать непродолжительные перерывы, чтобы хотя бы 10-15 минут отдохнуть от напряженного графика. Для этого в современных офисах создаются зоны отдыха.

Для их обустройства идеально подходят светодиодные осветительные приборы с теплым белым светом. Они помогают расслабиться и позволяют на какое-то время отойти от динамичной жизни офиса. Чтобы пребывание человека в этой зоне было максимально комфортным, ее интерьер должен быть менее строгим и деловым. Эксперты рекомендуют разместить здесь как можно больше декоративных растений и создать атмосферу домашнего уюта.

Когда речь заходит о дизайне зоны отдыха, специалисты рекомендуют отойти от стандартных решений и реализовать оригинальный светотехнический проект. Современный рынок предлагает обширный выбор LED-ламп теплого света, что позволяет воплотить в реальность самые смелые дизайнерские замыслы.

Рефлекторные лампы, светодиодные светильники в виде чаши и таблетки, источники света в форме свечи, компактные и классические – все они идеально подходят для освещения зоны отдыха. Каждый из этих вариантов обеспечивает расслабляющий, рассеянный, ненавязчивый свет, который позволяет человеку на какое-то время «отключиться», чтобы привести в порядок свои мысли.

В таких комнатах можно установить регулируемое освещение. Например, вместо традиционного выключателя поставить диммер. Хорошим решением станет установка «проходного» переключателя, который позволяет включать один осветительный прибор из разных мест, что оптимально для использования в больших офисных помещениях, холлах и длинных коридорах. Систему освещения зоны отдыха можно дополнить датчиками движения для управления определенной группой светильников.

Управляй и экономь!

В современных реалиях, когда компании стремятся к энергосбережению, многие из них внедряют автоматизированные системы управления освещением офисного пространства. Как правило, выбор оборудования зависит от поставленной задачи. Самые простые технологические решения можно реализовать с помощью локальных датчиков (движения, присутствия). Глобальные системы управления освещением могут быть рационально построены на базе контроллеров, позволяющих использовать запрограммированные световые сценарии, которые зависят от сигнала датчиков или команд с панели управления.

Все существующие системы управления освещением имеют общую архитектуру. Проводные разработаны на базе интерфейса DALI. Стандарт открытого протокола и аппаратные средства предназначены только для управления освещением, что свидетельствует об узкой специализации. Однако система получилась эффективной и сравнительно недорогой. Впоследствии она была стандартизирована согласно стандарту IEC 60929. Линия интерфейса двунаправленная, что обеспечивает передачу данных от контроллера к периферийным устройствам и в обратном направлении.

В таких системах управления освещением предусмотрена традиционная схема, которая реализуется с использованием кабельно-проводниковой продукции, поэтому каждое добавление нового элемента или внесение корректив в уже действующую систему неизбежно приводит к дополнительным затратам. Оптимальным выходом из этой ситуации стало внедрение беспроводных решений.

Нишевые беспроводные системы управления используют протоколы ZigBee и Thread. Протокол беспроводной связи ZigBee был создан в 2003 году специалистами одноименной организации, которая специализируется на разработке открытых протоколов и решений для управления оборудованием через интернет.

Протокол позволяет устройствам связываться между собой в экосистеме «умного» дома, как напрямую, так и с помощью промежуточных узлов (маршрутизаторов). Сигнал передается от одного устройства к другому до тех пор, пока не дойдет до конечного получателя. При возникновении помех, или если один из элементов цепи выйдет из строя, сеть предложит альтернативный маршрут передачи сигнала.

            Скорость Зигби составляет 250 кбит/с. Лучше всего она подходит для периодической и промежуточной двусторонней передачи данных между датчиками и контроллерами. По технологии дальность связи должна составлять от 10 до 100 м, однако на практике она редко превышает 20 м.

Thread представляет собой сетевую технологию, предназначенную для построения простых беспроводных меш-сетей с поддержкой IP-протокола. Разработчики Thread объединили в ней преимущества сетей, поддерживающих IP-технологию (таких как Wi-Fi) с возможностью беспрепятственного доступа к сети интернет или IP-сети, и сетей с поддержкой ячеистой топологии с возможностью самовосстановления и ретрансляции сообщений, а также поддержкой «спящих» узлов, которые должны работать от источника питания малой емкости.

Современный рынок предлагает несколько претендентов на роль универсальной беспроводной системы для передачи данных внутри сети. Одной из них является Bluetooth 5 и технология построения Mesh-сети. Это сравнительно новое решение в области сетевых систем, объединенных единым протоколом. Разработчики уделили пристальное внимание вопросам энергоэффективности, масштабируемости и бесперебойной передачи информации по беспроводному каналу. Помимо этого, сеть отличается возможностью определения групп внутри сети.

Технология Bluetooth 5 позволяет централизованно контролировать тысячи светодиодных светильников, которые могут взаимодействовать между собой без установления прямого соединения. Гибкость решения позволяет легко поддерживать светотехнические установки любой сложности. Это свойство обеспечивается возможным ограничением количества ретрансляций передаваемых сообщений в нелицензируемом диапазоне 2,4 ГГц.

Основными преимуществами технологии являются следующие:

  • беспроводные модули и датчики совместимы с любыми осветительными приборами, поэтому без каких-либо технических сложностей система может быть внедрена в любую среду;
  • управление можно осуществлять с любого устройства, поддерживающего Bluetooth;
  • система способна расширять свои возможности за счет интеграции с другими устройствами рынка интернета вещей под управлением Bluetooth.

Нишевые беспроводные технологии стали оптимальным решением для индустриального применения. Однако они отличаются менее гибким подходом к масштабированию, для них характерна более сложная организация поддержки функционирования в случае внесения каких-либо изменений в конфигурацию. К тому же они менее надежны, чем Bluetooth 5, при большом количестве устройств, сосредоточенных в одном помещении.

Интернет, интеллект и свет в одном флаконе

Последние тренды в освещении офисов связаны с интеллектуализацией света. Мир Интернета вещей стремительно увеличивается. По оценкам экспертов консалтинговой компании Gartner, к 2020 году в рамках технологии IoT будет объединено 20,8 млрд устройств. Аналитики из ABI Research строят еще более оптимистичные прогнозы. По их оценкам, количество подключенных к сети физических объектов превысит отметку в 40 млрд. Примечателен тот факт, что значительную часть этих устройств составят «умные» LED-лампы.

Светодиоды способны одновременно быть источником света и каналом передачи информации. Это свойство позволило производителям светотехнической аппаратуры приступить к созданию интеллектуальных интегрированных систем освещения, где каждый осветительный прибор становится своеобразным мини-компьютером. Он оснащается различными датчиками (движения, освещенности, влажности и др.), коммутирует с электронными девайсами, интегрируется в другие информационные системы (системы управления зданием, навигации и т. д.).

Дополнительным преимуществом светодиодов можно назвать экономичность и разнообразие оттенков. LED-лампы служат в 15 раз дольше, чем традиционные лампы накаливания. При этом они потребляют на 90% меньше электроэнергии и способны воспроизвести один из 16 млн цветов.

Светодиоды стали незаменимым элементом интернета вещей. С каждым годом они всё активнее завоевывают рынок, что подтверждается опытом глобальных корпораций. Из результатов исследования Gartner следует, что в скором времени интегрированные LED-системы освещения станут цифровой платформой для интеллектуальных зданий и важным инфраструктурным компонентом Internet of Things. По прогнозам экспертов, к 2020 году не менее 70% проектов коммерческой недвижимости будут разрабатываться с учетом «умных» систем освещения.

«Интернет зданий» – это составляющая часть IoT, в которой системы управления коммуникациями строения объединяются в единую сеть. В ней информация передается вместе с электроэнергией при помощи технологии РоЕ (Power over Ethernet). Эта технология реализована в системе освещения для офисных помещений Philips InterAct Office.

Сетевая система освещения использует возможности интернета для трансформации обычного офисного здания в современный комфортабельный бизнес-центр и позволяет экономить до 80% электроэнергии за счет энергоэффективного освещения.

Каждый осветительный прибор, оснащенный встроенным датчиком, подключается к проводной или беспроводной сети, обеспечивая тем самым сбор и передачу данных. Это позволяет создавать разветвленную инфраструктуру сбора и обработки информации, которая отслеживает техническое состояние светильников и передает данные об их работе. Открытые API-интерфейсы позволяют системе освещения интегрироваться с другими «умными» системами офиса.

Функционал InterAct Office обеспечивает возможность централизованного управления освещением и мониторинга работы офисного помещения с помощью центральной панели управления. Встроенные датчики фиксируют и передают данные о присутствии персонала, контролируют расход электрической энергии, отслеживают интенсивность дневного света и т. п.

Собранные данные шифруются, обрабатываются и отправляются на хранение в облачный сервис. Доступ к информации осуществляется с панели управления с интуитивно понятным интерфейсом.

Анализ собранной информации позволяет оптимизировать расположение рабочих мест, более эффективно использовать не только само помещение, но и инженерные коммуникации – системы освещения, отопления, вентилирования, кондиционирования, чтобы повысить эффективность и минимизировать расходы.

Возможность экономии электроэнергии при ярком дневном освещении и функция обнаружения присутствия позволяют снизить уровень освещенности и другие затраты электричества, когда в них нет необходимости. А проанализировав данные об использовании пространства, руководство компании может принять решение о закрытии зон или даже целых этажей, которые в данный период времени не востребованы или эксплуатируются нерационально.

Офисные работники могут установить на свои смартфоны специальное приложение и с его помощью бронировать переговорные комнаты. Приложение также можно использовать для навигации по офису и настройки индивидуальных параметров на своем рабочем месте для повышения концентрации внимания или мозгового штурма, что дополнительно повышает лояльность сотрудников и их вовлеченность в работу.

Модульная конструкция позволяет устанавливать единую систему в офисах филиалов компании, расположенных в разных городах, и получать сводные данные в одной программе. Использование инновационных технологий дает возможность руководству организации фокусироваться на решении важных бизнес-задач, в то время как датчики собирают ценную информацию. Информацию, которая после обработки и анализа поможет увеличить эффективность работы компании.

Сегодня применяются новые технологические решения, которые научились «считывать» уровень естественного освещения в офисе и с учетом этих данных регулировать освещенность помещения. В качестве примера успешной интеграции освещения в общую систему управления бизнес-центром можно привести систему Philips Somfy Light Balancing. Она установлена в офисе Bouygyes Telecom (Франция), который вмещает 2 400 сотрудников телекоммуникационной компании.

Здание Tour Sequana построено в ходе реализации проекта, согласно которому в Исси-ле-Мулино должны были появиться офисные помещения площадью 100 тыс. м². Авторы проекта на первое место поставили вопросы экологической безопасности. Перед началом строительных работ разработка должна была пройти экологическую сертификацию, подтверждающую полную безопасность объекта для окружающей среды.

Одной из ключевых задач при подготовке проектной документации стала необходимость сокращения энергопотребления до 90 кВт*ч/м² в год. Этот показатель в три-четыре раза меньше, чем потребляют высотные бизнес-центры в деловом квартале La Défense в ближнем пригороде французской столицы.

Специалисты приступили к разработке офисной системы освещения, которая бы сочетала в себе энергоэффективные технологии и комфорт. Чтобы сократить энергопотребление и создать в офисе комфортный микроклимат, авторы проекта использовали современные LED-решения.

В частности, были использованы светодиодные светильники Т5, которые являются энергосберегающей альтернативой старым осветительным приборам ЛПО и ЛПП на Т5 и Т8 лампах. Они характеризуются долгим сроком службы – до 50 000 часов, в зависимости от требований имеют цветовую температуру 3 000 – 6 500 К. Однако главным элементом новой системы освещения стало решение Philips Somfy Light Balancing.

Функционал новой системы позволяет учитывать количество света и тепла, которое поступает внутрь офиса снаружи здания. В оконных проемах специалисты установили 3 500 автоматизированных жалюзи, которые управляются приводами Somfy LW. Они активируются, чтобы контролировать и регулировать уровень тепла, поступающего с улицы, а также снижать дискомфорт от солнечных бликов.

При закрытых жалюзи интенсивность искусственного освещения возрастает. По мере их открывания свет осветительных приборов приглушается, что создает оптимальный уровень освещения для офисной работы.

По оценкам аналитиков, сочетание современных технологий позволило достичь планового уровня энергопотребления. При оценке экологической безопасности HQE зданию Tour Sequana был присвоен 10-й уровень производительности в отношении визуального комфорта.

Свет + смартфон = новая реальность

Сегодня организации заняты поиском новых способов повышения производительности и благосостояния сотрудников, уделяя при этом особое внимание энергоэффективности этих решений и оптимизации офисного пространства.

Мобильные устройства и технологии беспроводной передачи данных с каждым днем все глубже проникают в жизнь человека, а сфера применения концепции Internet of Things постоянно расширяется. Например, не так давно на рынке светотехники появились выключатели, которые позволяют управлять освещением и положением жалюзи с помощью современных цифровых девайсов – смартфонов и планшетов.

Возможность управления системой офисного освещения с мобильных устройств появилась еще несколько лет назад. Однако воспользоваться этой функцией могли лишь те, кто работал в офисе, обустроенном полноценной системой автоматизации. Например, построенной по стандарту КNX. Это ограничение существовало вплоть до того момента, пока французская компания Schneider Electric не представила новую линейку электроустановочных изделий Merten D-Life, поддерживающих функцию дистанционного управления.

Визуально «умный» выключатель изготовлен в том же стиле, что и другие устройства серии D-Life. Однако дополнительно он оснащен модулем, который обеспечивает возможность соединения по Bluetooth с мобильным девайсом. Для запуска системы в работу необходимо установить бесплатное приложение Wiser Room, отыскать в списке блютуз-устройств новый выключатель и наладить с ним связь.

Интерфейс программы отличается простотой и функциональностью. Он интуитивно понятен, поэтому не нуждается в инструкции по эксплуатации. Функционал приложения позволяет добавить несколько интеллектуальных устройств, а для того, чтобы их было легче отличать друг от друга, присвоить каждому из них понятное имя. Например, «холл», «лампа в кабинете» и т. д. Помимо этого, выключатель можно пометить пиктограммой, которая обозначает тип осветительного прибора – подвесной, встроенный или настенный.

Bluetooth обеспечивает обмен данными между смартфоном и выключателями на надежной, бесплатной, повсеместно доступной радиочастоте. Беспроводная технология позволяет этим устройствам сообщаться, когда они находятся в радиусе 50 м друг от друга. Благодаря этому пользователь может в несколько касаний к экрану мобильного устройства включать или выключать свет во всем офисе.

Для диммирования достаточно слегка сместить специальный ползунок на экране смартфона или планшета. По такому же принципу функционирует дистанционное управление жалюзи.

«Умный» выключатель оснащен функцией работы по световому сценарию. На каждом устройстве можно установить комфортный уровень яркости и удерживать кнопку в этом положении на протяжении трех секунд. Этого времени достаточно для сохранения заданного параметра в приложении Wiser Room. В случае необходимости он вызывается одним нажатием. По умолчанию можно установить два разных сценария на одном выключателе.

Наряду с набором базовых функций в приложении предусмотрена возможность запуска специальных опций. Например, режим таймера, который включает или выключает свет через установленный пользователем промежуток времени. Вместе с функционалом, который управляется с помощью мобильного телефона, сохранена возможность ручного управления выключателем – на случай, если девайс разрядился или утрачен.

Помимо этого, разработчики системы предусмотрели защиту от несанкционированного проникновения. Она гарантирует, что какой-либо посторонний человек не сможет воспользоваться выключателем по своему усмотрению.

Аналогичное решение предлагает китайская компания Orvibo. «Умный» выключатель ZigBee T16D1ZW также существенно упрощает управление освещением в помещении. Он получает нужные команды с мобильного устройства, работающего на операционной системе Android или iOS. Для того чтобы воспользоваться этой функцией, пользователю необходимо установить бесплатное приложение HomeMate. На открытом пространстве рабочее расстояние светотехнического устройства составляет 80 м, в помещении сокращается до 30 м.

Выключатель ZigBee T16D1ZW:

  • совместим с любым типом источников света – различными видами подсветки, LED-светильниками, люминесцентными и традиционными лампами накаливания;
  • имеет опцию диммирования освещения;
  • обеспечивает удаленное управление при помощи хаба Orvibo;
  • оснащен светодиодной подсветкой, которая делает его видимым в темное время суток;
  • рассчитан минимум на 100 тыс. часов работы и 30 тыс. нажатий;
  • может принимать участие в сценариях работы системы автоматизации. Например, при срабатывании охранного датчика свет в помещении будет включаться автоматически.

Последней тенденцией в управлении офисным освещением стали интеллектуальные системы. К примеру, цифровое решение Connected Office Lighting позволяет управлять освещением через мобильное устройство. Осветительные приборы оснащаются датчиками движения температуры и влажности. С помощью технологии Power Over Ethernet, которая обеспечивает передачу электроэнергии вместе с данными на удаленное устройство, такая передача осуществляется через стандартную витую пару в сети Ethernet.

Connected Office Lighting интегрируется с другими офисными системами: IT-инфраструктурой, системой вентиляции и отопления.

«Умный» офис: что уже есть, а что ожидает в будущем?

            Современные осветительные приборы могут выполнять несколько функций одновременно: освещать офисное пространство, раздавать сигнал интернета и собирать данные о количестве сотрудников в помещении. Если на протяжении дня какой-то кабинет не использовался, светильники отключаются, а на пульт управления отправляется информация о том, что сегодня уборка не потребуется.

Уже сегодня интеллектуальная система освещения может быть интегрирована в цифровую инфраструктуру, вентиляционную и отопительную системы офиса. Оперативное получение и обработка актуальной информации о состоянии помещений позволяют корректировать освещение и управлять температурой воздуха с помощью мобильных устройств. Таким образом, в режиме реального времени можно поддерживать оптимальные условия работы, увеличивать продуктивность и даже улучшить социальную обстановку в коллективе.

            «Умное» освещение позволяет минимизировать и даже полностью исключить человеческий фактор. Например, информационные технологии не забудут выключить свет в офисе, как это часто делает человек.

Помимо этого, система освещения отслеживает интенсивность использования помещений и собирает статистические данные, на основании которых в дальнейшем принимаются грамотные, взвешенные решения. Так, если в течение определенного периода времени (месяца, квартала или по итогам года) коэффициент использования офисного помещения составляет меньше 1, значит, можно задуматься об уменьшении арендуемой площади.

По данным компании S.A.Ricci, по итогам I квартала текущего года на офисном рынке Москвы наблюдался рост средневзвешенной ставки аренды. В классах А, В+ и В этот показатель увеличился на 0,6% и составил 18 100 руб. за м² в год. В дальнейшем ожидается сдержанный рост средневзвешенной ставки аренды офисных помещений. Наметившуюся тенденцию эксперты объясняют формированием «наглядного» дефицита качественных офисных площадей.

Если учесть, что средняя стоимость аренды коммерческой недвижимости будет расти, то более рациональное использование офисных помещений – это ключ к экономии.

            Дальнейшее развитие цифровых технологий позволит расширить возможности систем «умного» освещения. В будущем мобильный телефон сотрудника сможет автоматически синхронизироваться со специальным приложением, и как только работник переступит порог офиса – и работодатель, и коллеги сразу же узнают о его присутствии.

            Такое решение будет востребовано в компаниях – сторонницах концепции инновационного рабочего пространства WPI (Workplace Innovation), где у сотрудников нет «своего» рабочего места и каждый садится за любой свободный стол.

Новые технологии приходят в российские офисы через глобальные корпорации, которые открыли свои представительства по всему миру, продвигают инновации и настроены на дальнейшее технологическое обновление. Однако сегодня «умный» офис в России – это больше штучные проекты, чем массовое явление. Как правило, такие проекты разрабатываются индивидуально, с учетом запросов бизнеса.

В качестве примера можно привести московскую штаб-квартиру компании «Лаборатория Касперского», где ежедневно трудятся 1 600 сотрудников. На своих рабочих местах они заняты разработкой программного обеспечения для поиска вредоносных вирусов. Решение сложных задач требует спокойной обстановки и максимально комфортных условий труда. Поэтому при разработке проектов новых офисов задачей № 1 стало создание бесстрессовой среды.

В то же время точно такие же высокие требования предъявлялись и к системе освещения. Было важно качественно осветить как классические офисные помещения, так и обеспечить правильный свет для разных рабочих ситуаций. Решающим критерием стала адаптивность с возможностью внесения индивидуальных настроек в рабочие параметры.

Универсальным элементом оформления стала световая LED-линия SLOTLIGHT II. По замыслу авторов проекта она выгодно подчеркивает пуристический дизайн интерьера. Это световое решение характеризуется энергоэффективностью и высоким КПД.

Светящиеся линии располагаются в произвольном порядке, излучая яркий, рассеянный, равномерный и приятный свет, который создает комфортное общее освещение. SLOTLIGHT II обеспечивает оптимальный уровень освещенности без мешающих работе бликов на планшетах и не отражается от поверхности компьютерных мониторов. Он не мешает обмениваться идеями и продуктивно работать в зонах для неформальных совещаний.

Круглая форма декоративного светодиодного светильника ONDARIA с равномерной подсветкой опалового чехла немного смягчает дизайн, в котором преобладают прямые линии. Световое решение привносит ощущение комфорта и уюта в атмосферу помещений, предназначенных для отдыха и дружеского общения.

В офисных помещениях качественное освещение рабочих мест обеспечивает подвесной светильник AERO II. В его устройстве гармонично сочетается технология waveGuide и микропирамидальная структурная оптика МРО+. Этот альянс позволяет размещать офисную мебель без привязки к осветительному прибору.

Система освещения обеспечивает возможность отдельного управления отраженным и прямым светом, что позволяет воплотить в реальность всевозможные световые настроения и подобрать оптимальный вариант освещения для каждого вида деятельности.

В мире уже сегодня есть много примеров использования интегрированных систем офисного освещения, но эксперты уверены, что с появлением новых технологий таких проектов будет становиться еще больше.

  • В 2014 году немецкая компания Leica Camera AG, которая специализируется на выпуске оптических систем и приборов точной механики, перенесла свою штаб-квартиру в Leitz Park Wetzlar. В ультрасовременных зданиях разместились и административные помещения, и производственные мощности. Здесь же расположено множество открытых зон, на которых представлены экспонаты, рассказывающие об истории компании.

Первый этаж современного производственно-административного комплекса сочетает в себе разные по форме элементы конструкции, подчеркивающие изогнутый фасад, расположенный по периметру. Ночная подсветка объединяет разрозненные фрагменты в светящуюся ленту. По замыслу авторов проекта она должна ассоциироваться с фотопленкой.

Перед авторами проекта системы освещения стояла сложная задача. Им необходимо было создать световое решение, которое гармонично вписывается в архитектуру и подчеркивает характер помещений с возможностью центрального управления работой светильников через интеллектуальную инсталляционную систему (устройство связи). Помимо этого, оно должно отвечать требованиям разных пользователей:

  • для сотрудников создавать оптимальную офисную обстановку;
  • для посетителей открытых зон – привлекательную атмосферу, чтобы каждый из них чувствовал себя желанным гостем;
  • для галереи – подобрать универсальные осветительные приборы, поскольку там регулярно проходят выставки, на которых выставляются новые экспонаты.

На этапе реализации проекта в вычислительном центре производственно-административного комплекса специалисты компании Zumtobel установили подвесные светильники системы CLARIS II. В сочетании с новой растровой технологией они обеспечивают оптимальный уровень освещения с равномерной подсветкой пола.

Боковые помещения и коридоры штаб-квартиры оборудованы встраиваемыми осветительными приборами системы LINARIA. Высокоточные линейные направляющие отдельных световых реек создают ровное, приятное для визуального восприятия освещение. Размер самой маленькой отдельной световой рейки системы DALI составляет 3 см.

В качестве потолочных светильников в коридорах установлены универсальные и функциональные приборы семейства PANOS infinity. Помимо этого, они дополняют световое решение в зонах для посетителей, развлечений и в кофейне. Там они использованы в качестве осветительных устройств типа Wallwasher. Оптическая рамка сформирована равномерной цветовой температурой светильников.

Общее освещение обеспечивают потолочные осветительные приборы теплого оттенка с цветовой температурой 3 000 К. В светильники типа Wallwasher установлены лампы белого света. Их цветовая температура составляет 4 000 К. Такой выбор обусловлен наличием окон, в которые проникают солнечные лучи.

Высокая цветопередача, равномерное распределение светового потока и современные светодиодные технологии позволили решить все поставленные задачи по одному принципу. А использование LED-светильников обеспечивает экономию около 40% электроэнергии (по сравнению с традиционными системами освещения).

  • «Комфортнее и энергоэффективнее». Таким девизом руководствовался архитектор Дитмар Эберле, когда работал над созданием проекта семиэтажного офисного здания «2226» в Форальберг – федеральной земле Австрии. Название объекта выбрано не случайно. Цифры обозначают диапазон температур 22–26 °С, который большинство людей называют комфортным.

Благодаря оптимальному сочетанию проверенных временем архитектурных решений с инновационными технологиями в здании на протяжении года поддерживается именно такая температура. Примечателен тот факт, что в помещениях не функционируют отопление и система кондиционирования. Ставка сделана на эффективное использование дневного света, высокие потолки, глубину помещений, массивные стены и хороший воздухообмен.

Функционал современного ПО позволяет учитывать особенности климата, погоду и количество человек, которые находятся в здании. Успех реализации революционного проекта во многом зависел от высокоточной системы освещения, которая должна быть эффективной, многофункциональной и эстетичной.

На территории офисного здания полезной площадью около 2,5 тыс. м² размещается архитектурное бюро самого Эберле, другие офисы, кафе и две галереи. Система освещения учитывает эту особенность и обеспечивает высокое качество света для решения всех поставленных задач.

За комфортность, эстетичность и функциональность общего освещения отвечает декоративный дизайнерский осветительный прибор LINARIA. Оптимальный уровень освещения рабочих мест обеспечивают практичные торшеры, базовое освещение создают светодиодные точечные светильники PANOS INFINITY, которые характеризуются высоким качеством света.

  • Обновленное здание страховой компании LVM в Мюнстере (Германия) было удостоено приза комитета по жилищному строительству и градостроению земли Северный Рейн-Вестфалия. Благодаря энергоэффективной конструкции оно стало победителем конкурса «Энергоэффективное строительство будущего».

Для обогрева здания в осенне-зимний период, наряду с другими теплоносителями, используется тепло земли. Часть электричества генерируют фотоэлектрические преобразователи.

Одной из ключевых особенностей проекта эксперты называют комбинированное использование естественного и искусственного освещения, которое обеспечивает интеллектуальная программа системы LUXMATE LITENET. Все осветительные приборы и жалюзи в здании подключены к ней и управляются с помощью ее функционала. Искусственный свет включается с учетом интенсивности естественного освещения. Это позволяет экономить до 60% электроэнергии.

От главного входа здания ответвляются несколько боковых проходов. В них расположены офисы. Проходы соединены между собой застекленными внутренними двориками, которые служат местом отдыха для офисных работников. Здесь установлены подвесные светильники СОРА, отличающиеся высокими светотехническими характеристиками. Они создают вокруг зеленых насаждений привлекательную световую атмосферу.

Архитектурной особенностью строения специалисты называют небольшие разноцветные узкие по форме поверхности на стеклянном фасаде. Они изготовлены из пленки, нанесенной на изолированные оконные проемы.

Оригинальное строение офисов подчеркивает прямой и отраженный свет светильников FREELINE. В то время как направленный световой поток обеспечивает качественное освещение рабочих мест, а отраженный свет придает потолку приятное свечение. Подвесные светильники оборудованы мультиваттным электронным пускорегулирующим аппаратом (ЭПРА), позволяющим взамен одной лампы поставить другую. Например, более мощную или более экономичную.

Подводя итоги, можно отметить, что к современным системам офисного освещения предъявляются более жесткие требования. Они должны не просто освещать. Необходимо, чтобы они были экономичными, функциональными, способными создавать комфортную освещенность рабочих мест. Ведь при качественном освещении сотрудники работают более продуктивно, свою работу выполняют быстрее и реже допускают ошибки. Все эти задачи можно решить благодаря использованию инновационных приемов освещения, а также последних достижений в производстве и монтаже осветительного оборудования.

Рубрика библиотеки:
