Технические характеристики трансформатора сухого типа 1000 квА с литой изоляцией:

• • Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией)
• • Концепция конструкции: Стержневой
• • Номинальная мощность, кВа: 1000
• • Номинальное напряжение на стороне ВН, кВ: 10
• • Номинальное напряжение на стороне НН, кВ: 0.4
• • Материал обмотки: Алюминий
• • Напряжение короткого замыкания Uкз (%) ± 10%: 6
• • Частота питающей сети, Гц: 50
• • Степень защиты кожуха (корпус): IP00
• • Класс нагревостойкости изоляции: F (155°C)
• • Переключение без возбуждения (ПБВ), %: ±2×2,5
• • Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
• • Уровень шума дB (A): Менее 70
• • Охлаждение: Естественное AN/AF
• • Высота установки над уровнем моря, м: до 1000
• • Потери холостого хода ± 15%, Вт: 1770
• • Потери короткого замыкания 75°C ± 10%, Вт: 8130
• • Габариты трансформатора, мм: 1350*1010*1101 мм
• • Колея колес (или опор), мм: 820*950
• • Вес трансформатора без кожуха ± 10%, кг: 2270
• • Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией
• • Тип вывода ВН: Шина

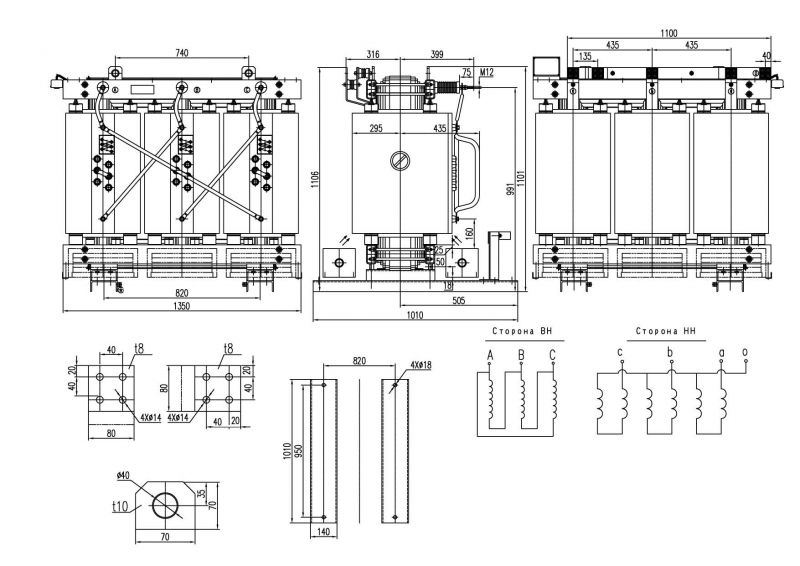

Чертеж сухого трансформатора ТСЛ/1000/10/0.4/D/Yн-11/IP00/Al с литой изоляцией.

* — Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация трансформатора сухого типа 1000 квА с литой изоляцией:

• • Вентиляторы
• • Трансформатор
• • Транспортные колёса — ролики
• • Паспорт на трансформатор (с данными протокола испытаний независимой лаборатории), Сертификат сейсмостойкости (до 9 баллов), Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда, Пожарная безопасность».
• • Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3-4 шт) выполняющий роль шкафа тепловой защиты (ШТЗиУВ).
• • Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.
