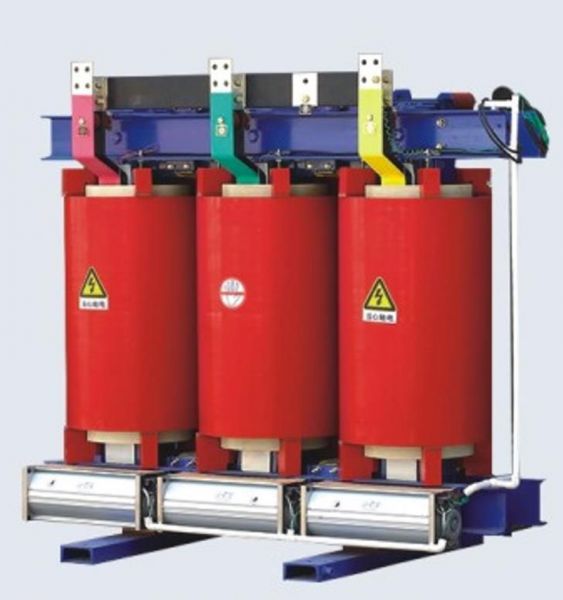

Технические характеристики трансформатора ТСЛ/3150/10/0.4/D/Yн-11/IP00/Al с литой изоляцией:

• •Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией).
• •Концепция конструкции: Стержневой.
• •Номинальная мощность, кВа: 3150.
• •Номинальное напряжение на стороне ВН, кВ: 10.
• •Номинальное напряжение на стороне НН, кВ: 0.4.
• •Материал обмотки: Алюминий .
• •Напряжение короткого замыкания Uкз (%) ± 10%: Стандартное.
• •Частота питающей сети, Гц: 50.
• •Степень защиты кожуха (корпус): IP00.
• •Класс нагревостойкости изоляции: F (155°C).
• •Переключение без возбуждения (ПБВ), %: ±2×2,5.
• •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда).
• •Уровень шума дB (A): Стандартный.
• •Охлаждение: Естественное С (AN/AF).
• •Высота установки над уровнем моря, м: До 1000.
• •Ток lхх, % ±30%: 0,4.
• •Потери холостого хода (120°C) ± 15%, Вт: 4267.
• •Потери короткого замыкания (120°C) ± 10%, Вт: 26677.
• •Габариты трансформатора, мм: 1670*1300*1531.
• •Колея колес (или опор), мм: 1070*1240.
• •Вес трансформатора без кожуха ± 10%, кг: 4780.
• •Климатическое исполнение: УЗ / УХЛ3.
• •Тип вывода ВН; НН: Шина.

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

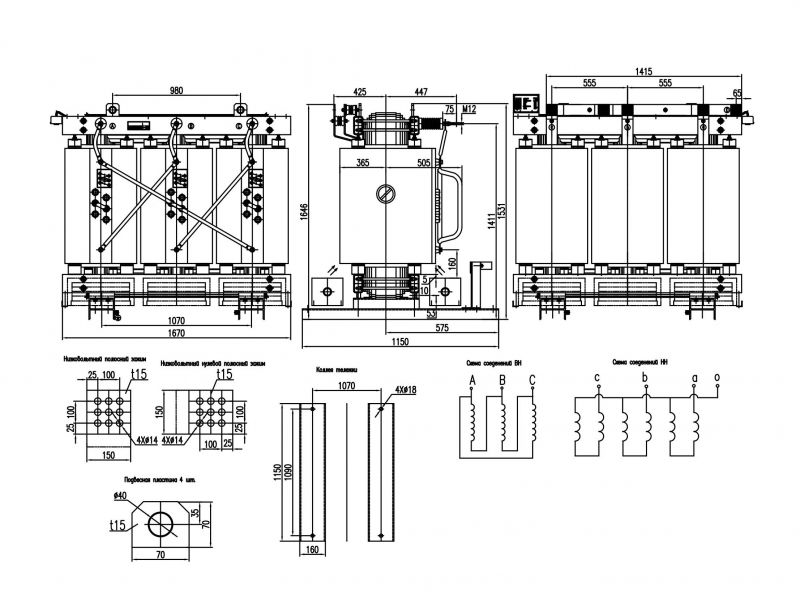

Чертеж сухого трансформатора ТСЛ 3150 ква с литой изоляцией.

Типовая комплектация трансформатора 3150 квА с литой изоляцией:

• •Трансформатор;
• •Транспортные колёса — ролики;
• •Паспорт на трансформатор (с заключением ОТК);
• •Сертификат сейсмостойкости (до 9 баллов);
• •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»;
• •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа теплового контроля;
• •Вентиляторы 6 шт.
• •Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.
