В мире энергетики, электротехники и строительства алюминиевый кабель занимает особое место. Несмотря на периодические споры о его свойствах, он остается одним из ключевых материалов для передачи и распределения электроэнергии.
История происхождения: от драгоценного металла к промышленному лидеру
Путь алюминия к статусу популярного проводника был непростым. В эпоху 19 века этот металл ценился выше золота из-за трудоёмкости его производства. Революционным прорывом стало открытие электролиза в 1886 году Чарльзом Холлом и Полем Эру (независимо друг от друга).
После этого цена на алюминий стремительно пошла вниз, открыв новые горизонты для его промышленного применения, в том числе в электротехнике.
Первое масштабное применение алюминия в электротехнике относят к концу XIX – началу XX века, когда его начали использовать для воздушных линий электропередачи (ЛЭП). Решающим толчком стала Вторая мировая война, когда дефицит меди заставил искать альтернативы. Именно тогда были разработаны первые надежные технологии соединения и защиты алюминия от коррозии.
Пик использования алюминиевой проводки в жилищном строительстве пришелся на 1960-1970-е годы, особенно в СССР, как более дешевая альтернатива меди. Однако из-за ошибок монтажа и использования несоответствующих материалов соединения перегревались, что привело к проблемам с пожарной безопасностью и временному спаду доверия к кабелям с алюминиевой токопроводящей жилой (ТПЖ). Сегодня, благодаря новым сплавам и технологиям, алюминиевый кабель переживает новый виток популярности, особенно в мощных сетях и возобновляемой энергетике.
Свойства и преимущества
Ключевые свойства алюминия определяют его базовое применение:
- Легкость: Плотность алюминия (~2.7 г/см³) примерно в 3 раза ниже, чем у меди (~8.96 г/см³). Это критически важно для воздушных ЛЭП большой протяженности, где снижается нагрузка на опоры и фундаменты.
- Электропроводность: Чистый алюминий обладает проводимостью около 61-62% от проводимости меди. Для компенсации этого при равной токовой нагрузке алюминиевая жила должна иметь площадь поперечного сечения примерно на 50-60% больше, чем медная, но при этом оставаться легче.
- Коррозионная стойкость: На воздухе алюминий мгновенно покрывается тонкой, но очень прочной оксидной пленкой (Al₂O₃), которая защищает металл от дальнейшего окисления.
- Стоимость: Алюминий значительно дешевле меди (примерно в 3-4 раза), что делает его экономически выгодным для проектов с большими объемами кабельной продукции.
- Гибкость и пластичность: Алюминий легко поддается обработке, что упрощает производство кабелей сложной конфигурации.
Главное преимущество алюминиевых кабелей и проводов - оптимальное соотношение «цена - вес - проводимость». Это делает их незаменимым в магистральных линиях, где требуется минимизировать и стоимость, и механическую нагрузку.
Технология производства
Процесс изготовления современного алюминиевого кабеля состоит из нескольких этапов:
- Получение алюминия: Из глинозема (оксида алюминия) путем электролиза в расплавленном криолите получают алюминий высокой чистоты (не менее 99,5%).
- Литье и прокатка: Расплавленный алюминий разливают в формы, получая слитки, которые затем прокатывают в горячем состоянии, формируя заготовку для волочения.

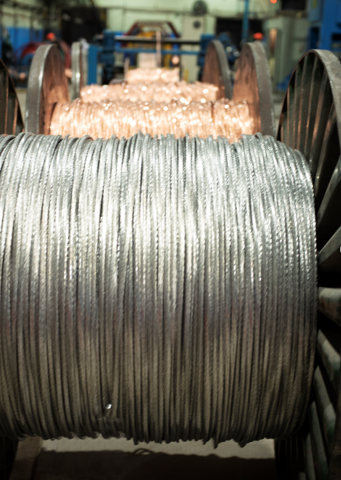

- Волочение: Заготовку последовательно протягивают через ряд фильер с уменьшающимся диаметром, получая тонкую проволоку – будущую алюминиевую жилу кабеля.

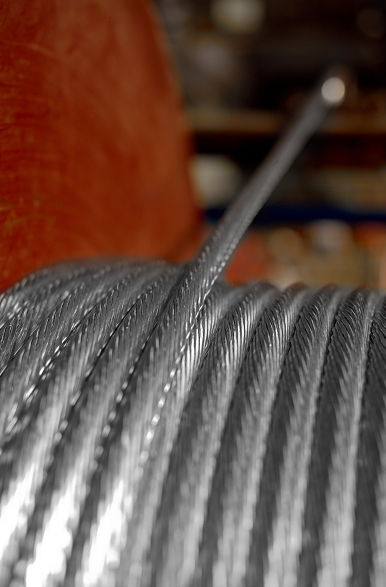

- Скрутка (стренга): Несколько проволок скручивают в единую гибкую многопроволочную жилу, которая является основой большинства силовых кабелей.

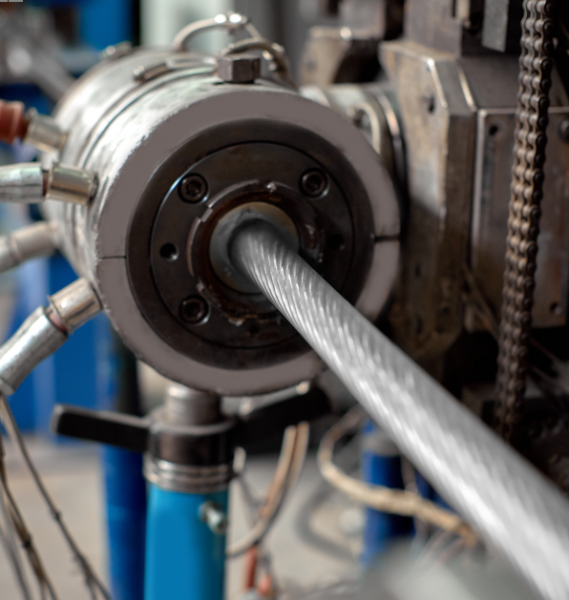

- Изоляция: Алюминиевую жилу покрывают изоляционным материалом. Для разных задач применяют:
- ПВХ (винил): для бытовой проводки общего назначения.
- Сшитый полиэтилен (СПЭ): для высоковольтных кабелей, устойчив к высоким температурам и нагрузкам.
- Резина: для гибких кабелей и сложных условий.

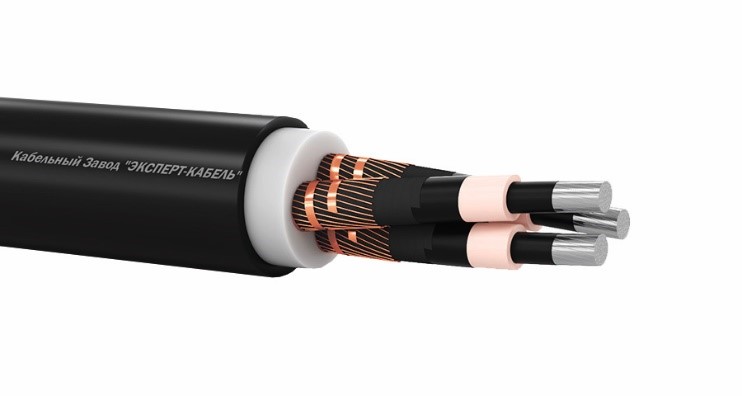

- Формирование кабеля: Изолированные алюминиевые жилы скручивают, добавляют изоляцию, экраны (при необходимости), броню (из стальной ленты или проволоки) и внешнюю защитную оболочку.
Области применения
- Магистральные и распределительные воздушные ЛЭП: Основная и самая масштабная сфера для алюминиевых проводников. Легкость – решающий фактор.
- Силовые кабели для стационарной прокладки (АВВГ, АПвВГ и др.): Используются для вводов в здания, разводки в распределительных щитах, питания мощного промышленного оборудования.

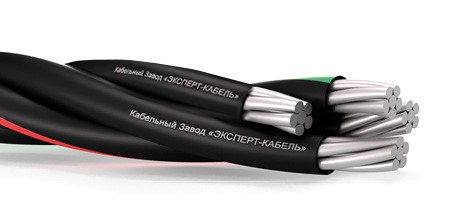

- Самонесущие изолированные провода (СИП): Современный стандарт для воздушных линий до 35 кВ. Имеют устойчивую к ультрафиолету изоляцию, не требуют дополнительного несущего троса.
- Кабели для объектов возобновляемой энергетики: Особенно востребованы в солнечных электростанциях (кабели постоянного тока PV1-F) и для подключения ветрогенераторов, где важны легкость, стойкость к погоде и экономичность на больших площадях.
- Кабельно-проводниковая продукция крупных сечений (от 16 мм² и выше): Согласно современным ПУЭ, в стационарных установках допускается применение алюминиевых жил сечением от 16 мм² при использовании качественных средств соединения (гильз, болтовых зажимов).
Тонкости применения: как правильно соединять алюминиевый и медный кабель
Одним из критичных аспектов работы с алюминиевой проводкой является вопрос ее соединения с медной.
Прямой контакт меди и алюминия недопустим из-за явления гальванической (электрохимической) коррозии. Эти металлы имеют разный электрохимический потенциал. В присутствии влаги (которая всегда есть в воздухе) такая контактная пара работает как мини-батарейка, вызывая разрушение, в первую очередь, алюминия. Место контакта начинает окисляться, нагреваться, увеличивается переходное сопротивление, что ведет к перегреву, оплавлению изоляции и риску возгорания. Для безопасного соединения необходимо полностью исключить прямой контакт двух металлов.
На практике алюминиевый кабель и медный можно соединить несколькими способами:
- Использование специальных переходных элементов: Самый распространенный и надежный метод. Это могут быть:
- Клеммные колодки с латунными гильзами и пастой: Латунь (сплав меди и цинка) служит нейтральным посредником. Антиоксидная кварцево-вазелиновая паста вытесняет влагу и воздух из контактной зоны, предотвращая окисление.
- Соединительные гильзы (ГЭСО, ГАМ): Внутри такой гильзы уже нанесен контактный состав. Медный и алюминиевый провода вставляются с разных сторон и обжимаются специальным инструментом.
- Ответвительные сжимы (например, "орехи"): Имеют отдельные пластины для каждого металла и промежуточную прокладку.
- Пайка или сварка через переходный материал: Технологически сложный метод, требующий навыков. Алюминиевый провод сначала лудится (покрывается слоем припоя), и уже к этому покрытию припаивается медный провод.
- Резьбовые соединения с прокладками: При болтовом соединении между медной и алюминиевой шиной обязательно устанавливается стальная шайба, а сам узел защищается антиоксидной пастой.
Крайне важно: Простая скрутка меди и алюминия, даже под слоем изоленты, категорически запрещена и является частой причиной неисправностей в старой электропроводке. Современные правила (ПУЭ) и доступность специальных соединителей делают создание безопасного гибридного контакта простой и рутинной задачей для профессионального электрика.
Медный & алюминиевый кабель
1) Безопасность (главный аргумент)
- Лучший контакт: Медь меньше окисляется, обеспечивая надежное и долговечное соединение в розетках, выключателях и автоматах. Плохой контакт приведет к нагреву и риску пожара.
- Решение «проблемы старого алюминия»: Если у вас в квартире осталась старая алюминиевая проводка, то любой новый участок (например, для кондиционера или мощной кухонной техники) придется делать медным. Соединять медь и алюминий напрямую нельзя (как мы обсуждали ранее), поэтому проще и безопаснее сразу использовать провести отдельный кабель с медной тпж.
2) Выдерживаемая нагрузка
- При одинаковом сечении медный провод может безопасно пропускать больший ток, чем алюминиевый. Для современной квартиры с множеством мощных приборов (стиральная машина, духовка, посудомойка, обогреватель) это ключевой фактор.
3) Гибкость и удобство монтажа
- Медный провод гибкий, его легче прокладывать в каналах (гофре) и заводить в монтажные коробки. Это снижает трудозатраты электрика (а значит, и стоимость работ) и уменьшает риск повреждения жилы при монтаже.
Когда алюминиевый кабель может рассматриваться как альтернатива медному?
Есть современные алюминиевые сплавы (например, AA-8000), которые безопаснее старого алюминия. НО их применение в жилых помещениях оправдано только:
- Очень ограниченным бюджетом (но экономия на безопасности проводки — ложная).
- Для вводного кабеля от щитка на этаже в квартиру (сечение 10 мм² и выше), где соединение делается один раз профессионалами на винтовых зажимах с пастой.
- В основном же их используют в коммерческом и промышленном строительстве для магистральных линий.
Практический вывод для жильца
- Старая алюминиевая проводка: Это повод для плановой замены, особенно если дому больше 30 лет, а планируется увеличение нагрузки. Не ждите, пока она начнет "плавиться".
- Локальная замена/добавление розетки: Если в квартире везде алюминиевый кабель, то рекомендуется добавить одну розетку с медной токопроводящей жилой, но соединение со старой сетью обязательно выполняйте через специальные клеммы (Ваги с пастой или гильзы).
Интересные факты про алюминиевый провода и кабели
- Космический проводник: Алюминий широко используется в авиа- и ракетостроении для бортовой электропроводки именно из-за своего малого веса. Каждый лишний килограмм на орбите стоит огромных денег.
- Сплав-улучшатель: Современные алюминиевые сплавы для проводов (например, с добавками железа, магния, кремния) могут иметь на 10-15% более высокую проводимость, чем у чистого алюминия, за счет оптимизации кристаллической структуры.
- Экологический нюанс: Производство алюминия – очень энергоемкий процесс. Однако его высокая степень рециклинга (переплавка требует всего 5% энергии от первичного производства) делает кабели из вторичного алюминия крайне экологичным продуктом.
- Исторический парадокс: Первая в мире линия электропередачи постоянного тока, построенная в 1882 году Вернером фон Сименсом, использовала медные провода. Но уже к началу XX века алюминий начал уверенно теснить медь в области ЛЭП, доказав свое право на существование как «крылатый металл» энергетики.
В заключение, алюминиевый кабель – это не устаревшая технология, а современный, высокотехнологичный и экономически обоснованный продукт. Его применение, основанное на глубоком понимании физических свойств и строгом соблюдении правил монтажа, является краеугольным камнем в эффективной и надежной передаче электроэнергии на расстояния.
